Описание

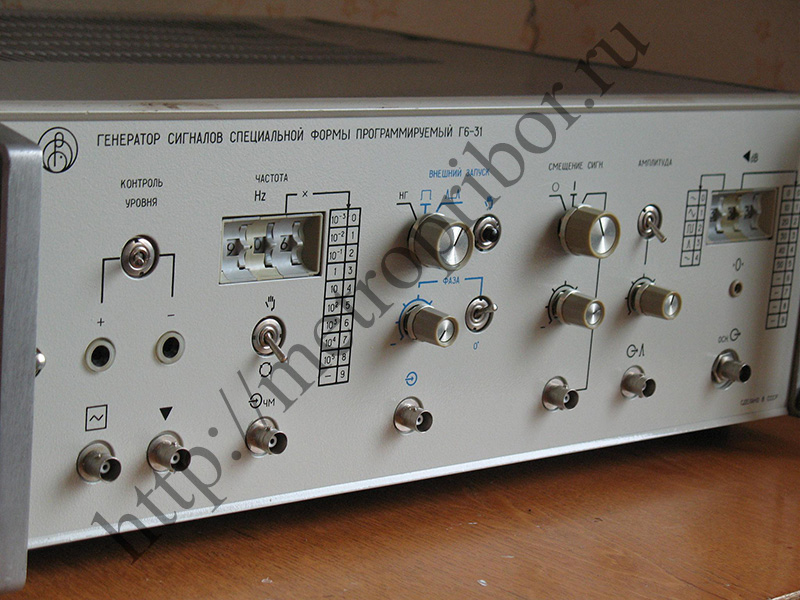

Генератор сигналов специальной формы Г6-31 предназначен для использования в качестве источника электрических сигналов в диапазоне инфранизких , низких и высоких частот. Выполнен по схеме функционального генератора с электронным управлением частотой, обеспечивающей получение сигналов четырех форм в широком диапазоне частот. Генератор сигналов специальной формы Г6-31 может работать в режиме пачки, при котором возможно генерирование радиоимпульсов и одиночных колебаний, причем скважность и длительность радиоимпульсов определяются внешними сигналами, а форма, амплитуда, частота и фаза колебаний в пачке - установкой соответствующих органов прибора. Колебания в пачке могут быть промодулированы по частоте. В генераторе имеется дополнительный блок, построенный на цифровых ИС, обеспечивающий программное управление параметрами в коде 8-4-2-1 посредством кодовых переключателей на передней панели или дистанционно через разъем. Технические характеристики приборов генераторы сигналов специальной формы Г6-31: Диапазон частот - 0,001Гц-990кГц; Основная погрешность установки частоты - ±2%; Выходное напряжение прибора генератор сигналов специальной формы Г6-31 - 500мкВ-5В (50 Ом); Коэффициент гармоник - 1% (20Гц-9,9кГц), 1,5% (10кГц-99кГц), 3% (100кГц-990кГц); Длительность фронта и среза прямоугольного сигнала прибора генератор сигналов специальной формы Г6-31 - 60нс; Потребляемая мощность - 100В?А; Габариты прибора генератор сигналов специальной формы Г6-31 - 490х179х486мм; Масса - 17кг.
