Прибор радиолокационный измерительный РИП-3
Прибор радиолокационный измерительный РИП-3 предназначен для настройки радиолокационных станций трехсантиметрового диапазона волн и проверки специальной СВЧ-аппаратуры. Прибор применяют как источник радиочастотного сигнала при регулировке, испытании и контроле трактов РЛС, приемных устройств, блоков синхронизации, измерительных каналов и другой аппаратуры сантиметрового диапазона.
РИП-3 используется при работах с сигналами в диапазоне 8000-9680 МГц. Наличие калиброванного и некалиброванного выходов позволяет применять прибор как для точных измерительных операций, так и для настроечных задач, где требуется более высокий уровень выходной мощности.
Прибор поддерживает несколько режимов модуляции, включая модуляцию прямоугольными импульсами, модуляцию пилообразным напряжением и частотно-импульсную модуляцию. Благодаря этому РИП-3 подходит для проверки радиолокационной аппаратуры в режимах, близких к реальным условиям работы.
Режимы работы
- Режим НГ.
- Модуляция прямоугольными импульсами.
- Модуляция пилообразным напряжением.
- Частотно-импульсная модуляция.
Частотный диапазон
- Диапазон частот - 8000-9680 МГц.
- Рабочий диапазон соответствует трехсантиметровому диапазону волн.
Выходная мощность
- Калиброванный выход - 10-3-1·10-14 Вт.
- Некалиброванный выход - не менее 3 мВт.
Конструктивное исполнение

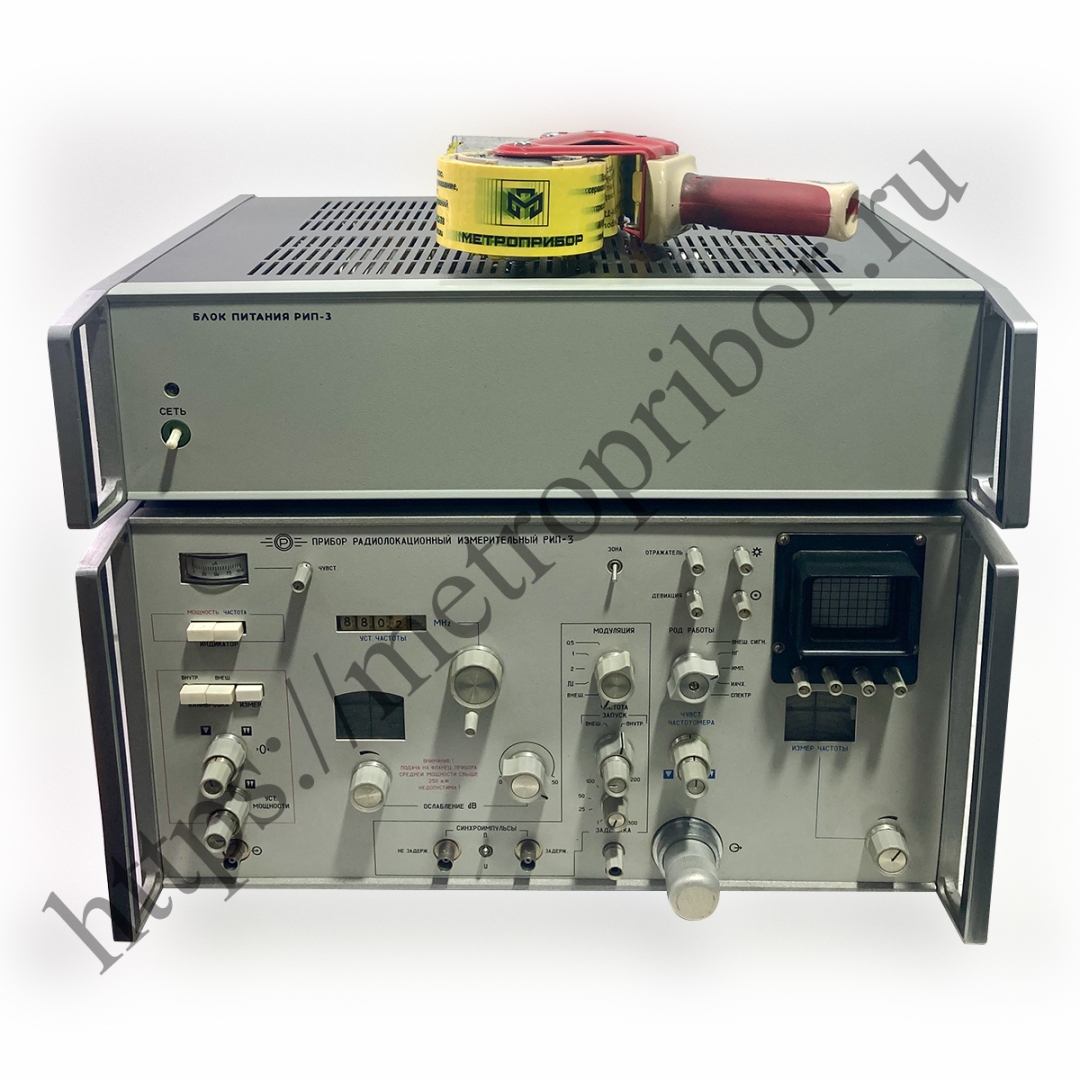

- Состав прибора - измерительный блок и блок питания.
- Масса измерительного блока - 25 кг.
- Масса блока питания - 15 кг.
- Габаритные размеры измерительного блока - 490 x 255 x 355 мм.
- Габаритные размеры блока питания - 490 x 135 x 355 мм.
Замена и аналоги
- Заменяет прибор ГК4-19.
- Заменяет прибор ГК4-19А.
- Возможная замена - S810D Anritsu.
Применение
- Настройка РЛС трехсантиметрового диапазона волн.
- Проверка специальной СВЧ-аппаратуры.
- Контроль радиолокационных трактов.
- Испытание приемных и измерительных СВЧ-устройств.
- Формирование калиброванных сигналов малой мощности.
- Работа с некалиброванным выходом при необходимости повышенного уровня сигнала.
Особенности прибора
- Радиолокационный измерительный прибор для диапазона 8000-9680 МГц.
- Предназначен для настройки аппаратуры трехсантиметрового диапазона.
- Калиброванный выходной сигнал от 10-3 до 1·10-14 Вт.
- Некалиброванный выход мощностью не менее 3 мВт.
- Поддержка режима НГ.
- Работа с прямоугольной импульсной модуляцией.
- Работа с модуляцией пилообразным напряжением.
- Поддержка частотно-импульсной модуляции.
- Блочная конструкция с отдельным измерительным блоком и блоком питания.
- Применение при настройке, регулировке и проверке СВЧ-узлов радиолокационной аппаратуры.
