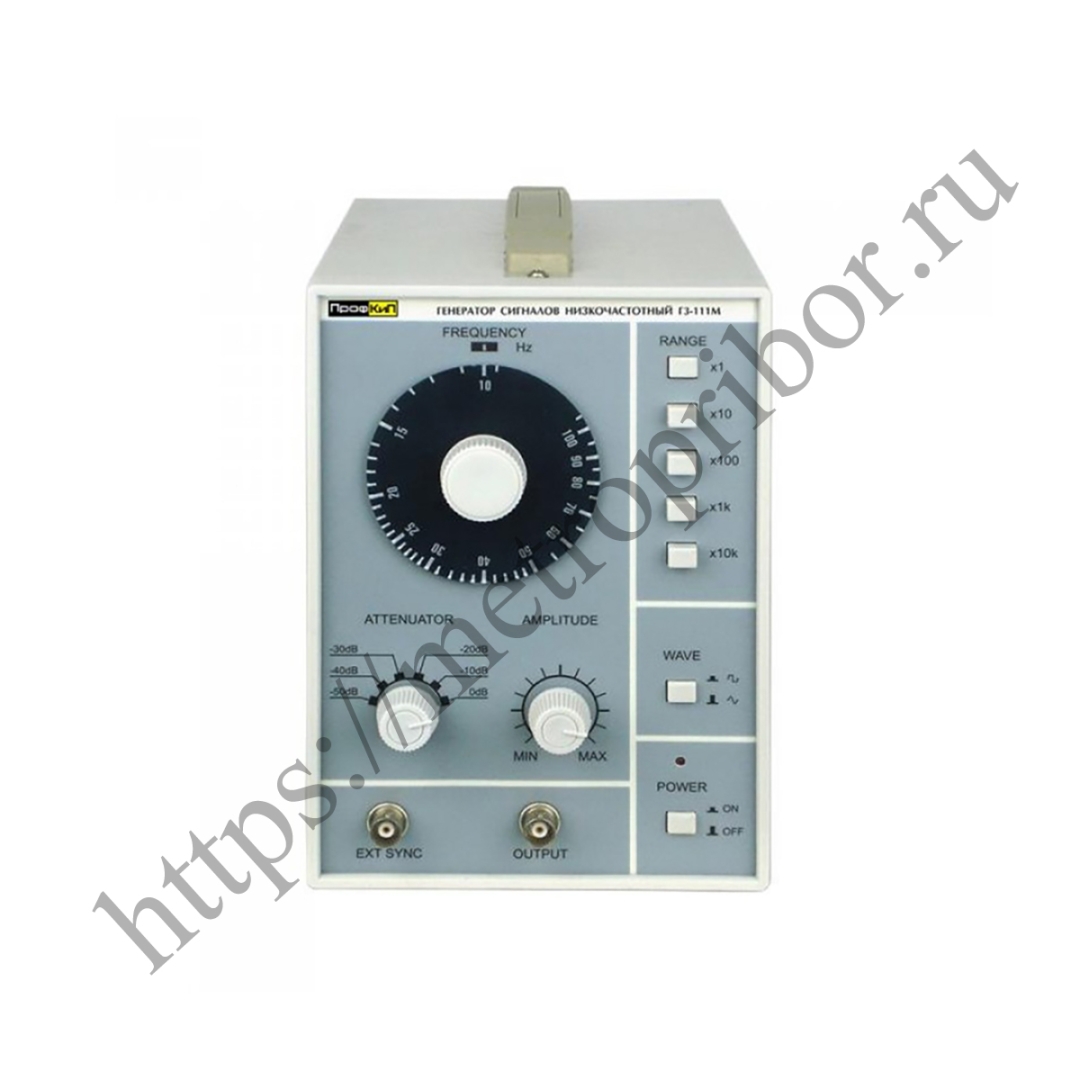

Описание прибора ПрофКиП Г3-111М генератор сигналов низкочастотный (10 Гц … 1 МГц)
Распродажа остатков!
Назначение генератора сигналов низкочастотного ПрофКиП Г3-111М
Генератор сигналов низкочастотный ПрофКиП Г3-111М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-111М может осуществляться внешними сигналами в независимости от их формы.Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-111М
▪ Диапазон частот: 10 Гц … 1 МГц ▪ 6-ступенчатый выходной аттенюатор ▪ Функция внешней синхронизации ▪ Формы сигнала: синусоида, меандр ▪ Простота использованияОсновные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-111М
| Параметры | Значения |
| Синусоидальная волна | |
| Диапазон частот | 10 Гц … 1 МГц, 5 диапазонов |
| Индикатор частоты | Лимб |
| Точность | ±(3% + 1 Гц) |
| Выходное напряжение | ≥ 5 В (без нагрузки) ≥ 2.8 В (с нагрузкой 600 Ом) |
| Частотный отклик | 10 Гц … 1 МГц ±1.5 дБ ( с нагрузкой 600 Ом, задание частоты 1 кГц) |
| Коэффициент искажения | 400 Гц … 20 кГц 0.1% или менее 50 Гц … 500 кГц 0.5% или менее |
| Прямоугольная волна | |
| Выходное напряжение | 10 Впик-пик или более |
| Время нарастания и спада | ≤ 0.25 мкс |
| Коэффициент заполнения | 50% ±5% при 1 кГц |
| Внешняя синхронизация | |
| Полоса синхронизации | ±3% /В |
| Максимально допустимое входное напряжение | 10 В |
| Входной импеданс | 10 кОм ±10% |
| Выходные характеристики | |
| Импеданс | 600 ОМ ± 10% |
| Выходной аттенюатор | 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ, 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом) |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-111М
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц ▪ Габаритные размеры: 142х197х233 мм ▪ Вес: 3.5 кгКомплект поставки генератора сигналов низкочастотного ПрофКиП Г3-111М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-111М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
