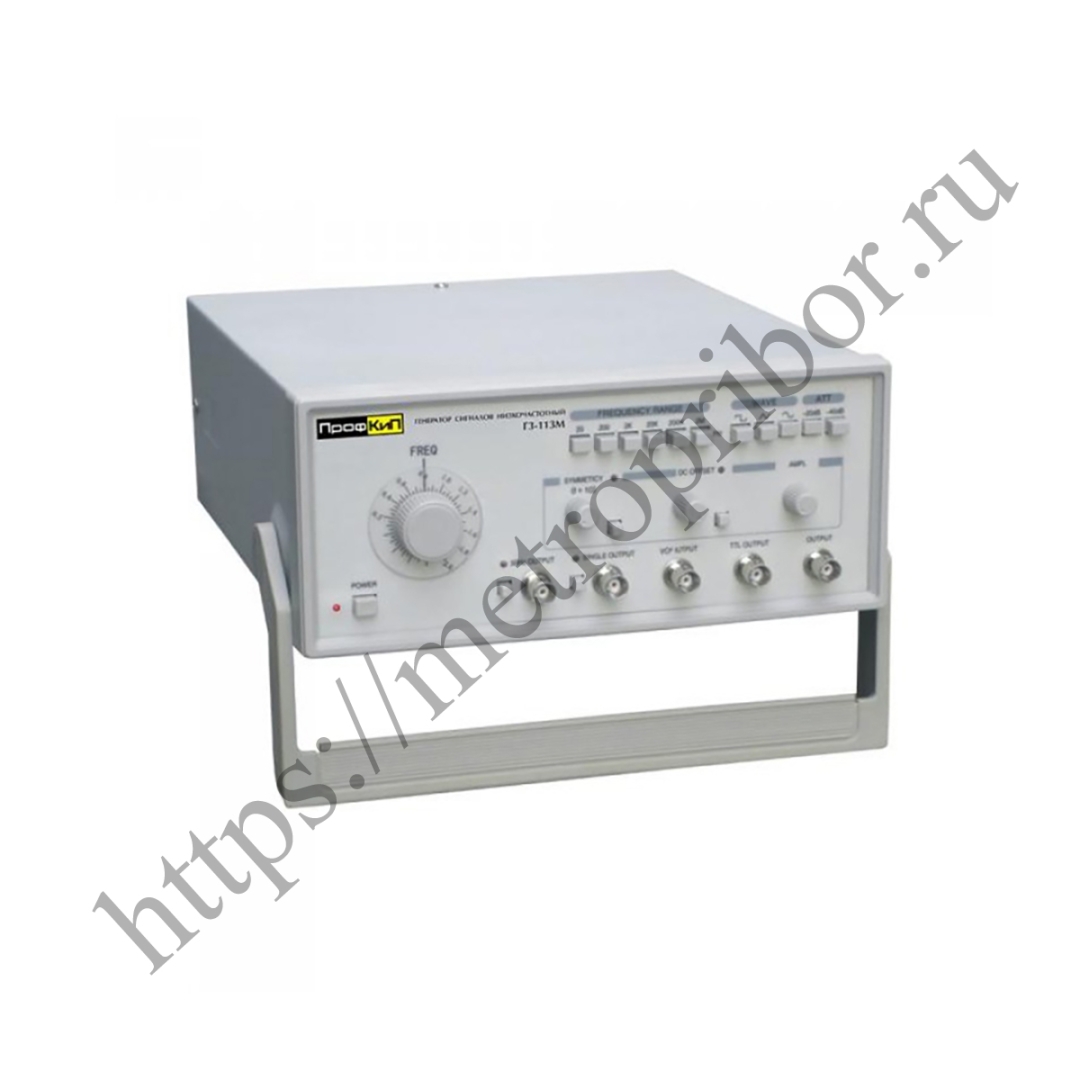

Описание прибора ПрофКиП Г3-113М генератор сигналов низкочастотный (0.2 Гц … 2 МГц)
Распродажа остатков!
Назначение генератора сигналов низкочастотного ПрофКиП Г3-113М
Генератор сигналов низкочастотный ПрофКиП Г3-113М - предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д. Прибор относится к серии бюджетных генераторов сигналов низкой частотыОсобенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-113М
▪ Различные формы сигнала: синус, треугольник, квадрат и т.д. ▪ Отдельный TTL, 50 Гц синус и сигнальный выход ▪ Сдвиг по постоянному току, плавная регулировка симметрии ▪ Вход управления частотой напряжением (VCF) ▪ Экономичный, бюджетныйОсновные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-113М
| Параметры | Значения |
| Основной выход | |
| Диапазон частот | 0.2 Гц … 2 МГц |
| Форма сигналов | синус, меандр, треугольник, пилообразный, импульсный и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | ≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом) |
| Ослабление выходного сигнала | 0 дБ /20 дБ /40 дБ /60 дБ |
| Сдвиг по постоянному току | 0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом) |
| Симметрия | 10% … 90% |
| Синусоидальный сигнал | |
| Коэффициент искажения | 20 Гц … 20 кГц ≤ 1% |
| Частотный отклик | 2 Гц … 2 МГц ≤ ±1 дБ |
| Прямоугольный сигнал | |
| Время нарастания и спада | ≤ 30 нс |
| TTL выход | |
| Время нарастания и спада | ≤ 50 нс |
| Нижний уровень | ≤ 0.4 В |
| Верхний уровень | ≥ 3.5 В |
| Импеданс | 100 Ом |
| Вход управления частотой напряжением (VCF) | |
| Входное напряжение | -5 В … 0 В |
| Полное входное сопротивление | 10 кОм ±10% |
| Выход 50 гц | |
| 2 Впик-пик, синхронизация сетью электропитания |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-113М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц ▪ Габаритные размеры: 250х105х280 мм ▪ Вес: 2.5 кгКомплект поставки генератора сигналов низкочастотного ПрофКиП Г3-113М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-113М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
