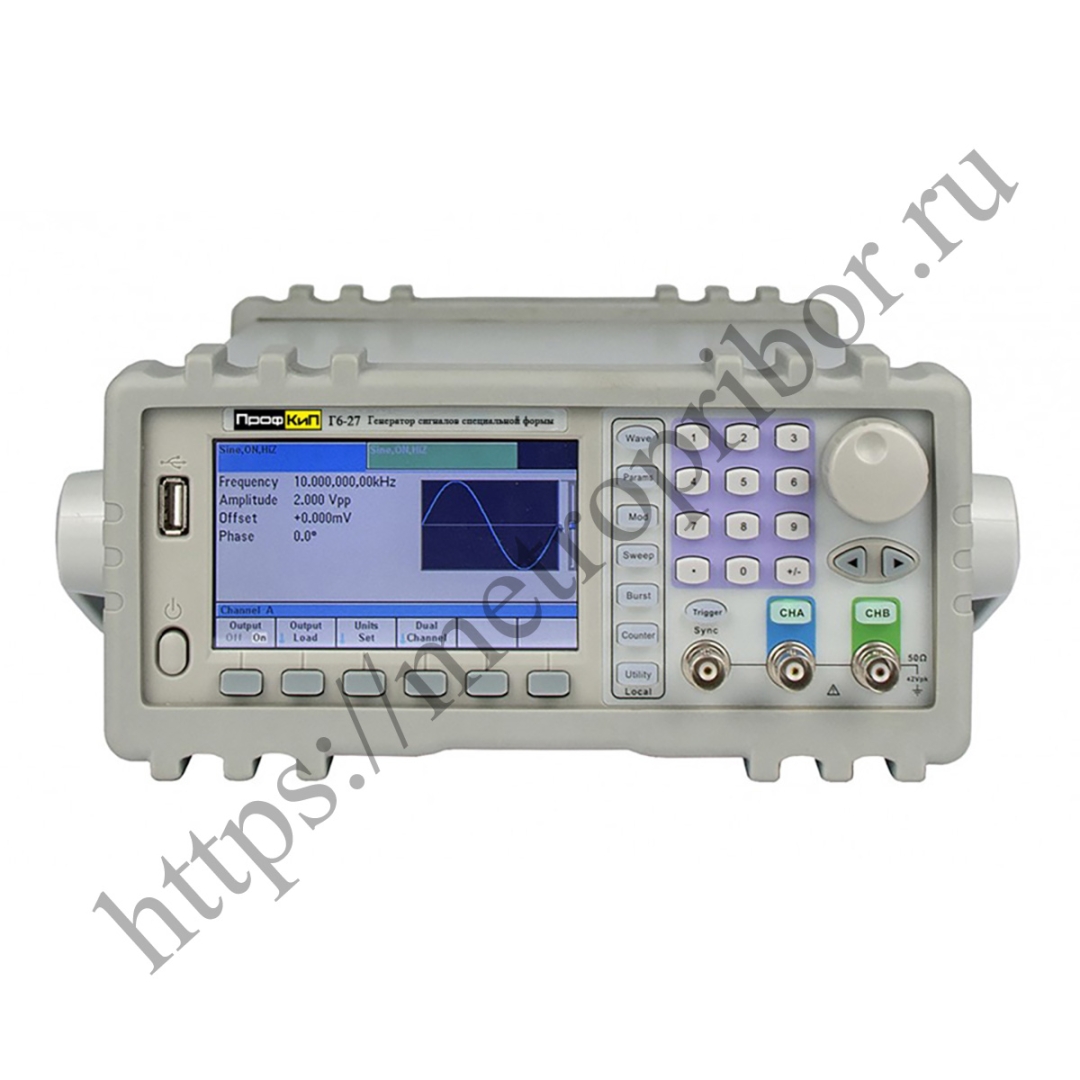

ПрофКиП Г6-27 генератор сигналов специальной формы (25 МГц)
Поделиться
Описание прибора
Отзывы0
0%
Пока нет отзывов
Выберите один из подарков к этому товару
Описание прибора ПрофКиП Г6-27 генератор сигналов специальной формы (25 МГц)
Назначение генератора сигналов ПрофКиП Г6-27:
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а также шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.
Особенности и преимущества генератора сигналов ПрофКип Г6-27:
Многофункциональный жидкокристаллический дисплей
Диагональ дисплея 11см
Интерфейс USB и RS232
Малый вес 4кг
Заменяет: Г6-27, ПрофКиП Г6-27М
Метрологические характеристики генератора сигналов ПрофКип Г6-27:
Наименование характеристики
Значение
Форма выходного сигнала
Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение.
Относительная погрешность установки частоты (периода)
≤ ±5·10-5
Характеристики синусоидального сигнала
Диапазон частот ПрофКиП Г6-27
1 мкГц…25 МГц
Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более:
0,20%
Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм:
< -50 дБ
Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм:
< -40 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот
ПрофКиП Г6-27
1 мкГц…5 МГц
Длительность фронта и среза не более:
20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более:
2%
Диапазон регулировки длительности импульса % от периода
0,1…99,9 с дискретностью 0,1%
Характеристики сигнала треугольной формы
Диапазон частот
ПрофКиП Г6-27
1 мкГц…0,5 МГц
Диапазон регулировки симметрии %
0,0…100,0 с дискретностью 0,1%
Характеристики импульсного сигнала
Диапазон частот
ПрофКиП Г6-27
1 мкГц…5 МГц
Длительность фронта и среза не более:
20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более:
5%
Длительность импульса
