Описание

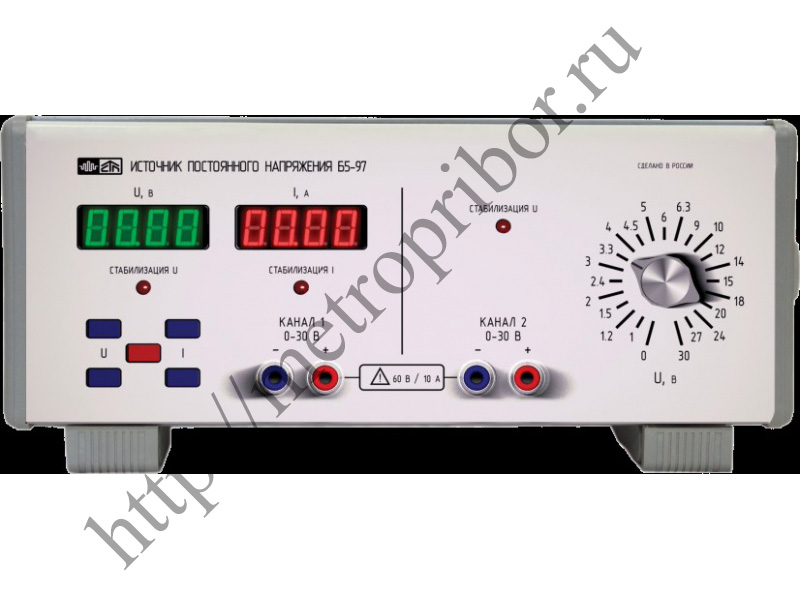

Б5-97 источник постоянного напряжения предназначен для питания радиотехнических устройств при лабораторных исследованиях, ремонте и обслуживании радиоаппаратуры и средств измерений. Два выходных канала источника Б5-97 могут работать автономно, соединяться последовательно и биполярно и отдавать в нагрузку суммарную мощность до 600 Вт с минимально достижимым на сегодня уровнем пульсаций и помех. Технические характеристики Б5-97: Выходное стабилизированное напряжение: — канал 1 — от 0,3 В до 30 В; — канал 2 — от 0 до 30 В. Выходное стабилизированное напряжение при последовательном соединении каналов — от 0 до 60 В. Выходной ток: — канал 1 — от 0,1, А до 10, А; — канал 2 — от 0 до 10 А. Выходной ток при последовательном соединении каналов — от 0 до 10 А. Погрешность установки напряжения — ±(0,02·U+0,02) В. Погрешность установки тока — ±(0,02·I+0,05) А. Пульсации выходного напряжения в режиме стабилизации напряжения: — амплитудное значение — от 5 мВ до 12 мВ; — среднеквадратическое значение — от 0,2 мВ до 1 мВ. Пульсации выходного тока в режиме стабилизации — 8 мА. Габаритные размеры — 300?300?135 мм. Масса — 8 кг. Первый канал автоматизирован, имеет цифровую индикацию напряжений и токов и обеспечивает работу в режиме дистанционного управления через интерфейс RS-232. Второй (вспомогательный) канал имеет дискретную установку параметрического ряда типовых значений напряжений питания радиоустройств. Источники Б5-97 выполнены в базовом несущем корпусе «Надел-85» и предназначены для жестких условий эксплуатации.
