Описание

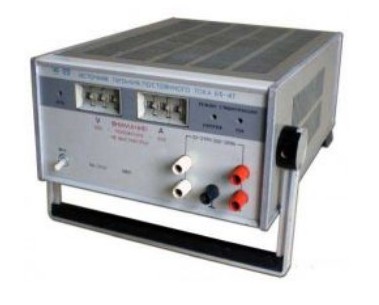

Предназначен для питания радиотехнических устройств постоянным напряжением или током. ДУ и ручное управление, четырёхпроводная линия подключения нагрузки Uвых: 0,1В- 99,9В; Iвых: 1 мА-999 мА. Источники питания Б5-49 постоянного тока предназначены для питания радиотехнических устройств постоянным напряжением или током. Источник питания Б5-49 постоянного тока может работать в лабораторных условиях. Рабочие условия: температура окружающего воздуха от 278 до 313 К (от 5 до 40 °С);относительная влажность до 98% при температуре 308 К (35°С); атмосферное давление (100±4) кПа (750±30 мм рт. ст.); напряжение сети (220±22) В. Выходное напряжение приборов Б5-49 регулируется ступенями через 100 мВ. Выходной ток приборов Б5-49 регулируется ступенями через 1 мА. Основная погрешность установки выходного напряжения в режиме стабилизации напряжения не превышает следующих значений: ±(0,5% Uуст + 0,1% Umax) В. Основная погрешность установки выходного тока в режиме стабилизации тока не превышает следующих значений: ±(1,0% Iуст + 0,2% Imax) А. Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не превышает: ±0,01% — за время измерения (1–20) с; ±0,01% — за время измерения 5 мин. Нестабильность выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока не превышает: ±0,05% — за время измерения (1–20) с; ±0,05% — за время измерения 5 мин. Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 максимального значения в режиме стабилизации напряжения не превышает: ±0,05% — за время измерения (1–20) с; ±0,05% — за время измерения 5 мин. Нестабильность выходного тока при изменении напряжения па нагрузке от 0,9 максимального значения до 0 в режиме стабилизации тока не превышает: ±0,1% Imax — за время измерения (1–20) с; ±0,1% Imax — за время измерения 5 мин. Пульсации выходного напряжения приборов Б5-49 в режиме стабилизации напряжения не превышают 5 мВ эффективного значения. Пульсации выходного тока приборов Б5-49 в режиме стабилизации тока не превышают: 0,2%Imax — эффективного значения. Дополнительная погрешность выходной стабилизированной величины температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур не превышает ? основной погрешности. Дополнительная погрешность выходной стабилизирующей величины тока при изменении температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур не превышает ? основной погрешности, указанной выше. Дрейф выходного напряжения за 8 ч непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности. Дрейф выходного тока за 8 часов непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности. Приборы Б5-49 должны иметь ручное (с передней панели) и дистанционное управление выходными напряжениями и выходными токами, а приборы Б5-49/1 — только ручное управление. Дистанционное управление должно осуществляться замыканием контактов 2–13 и 18–29 разъема ДУ на контакт 50 того же разъема. Номера контактов разъема ДУ и соответствующие величины выходных напряжений и токов, получаемые при их замыкании, приведены в табл. 2, 3. Величина силы тока, проходящего через контакты, должна находиться в пределах (25–45) мА. В приборах Б5-49 предусмотрена защита от перегрузок и коротких замыканий на выходе прибора путем автоматического перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Максимальное время установления выходного напряжения от 0 до 0,9 максимального значения с момента подачи управляющей команды в режиме стабилизации напряжения не превышает 100 мс. Полное выходное сопротивление приборов Б5-49 в режиме стабилизации напряжения в диапазоне частот от 20 Гц до 200 кГц не должно превышать 10 Ом. Допустимый коэффициент модуляции в режиме стабилизации напряжения не превышает 5% в диапазоне частот от 20 Гц до 200 кГц. Максимальный выброс выходного напряжения при изменении нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 10 В. Количество выбросов не превышает 5. Время установления выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 100 мс. Источник питания постоянного тока Б5-49 допускает последовательное соединение двух однотипных приборов. Электрическая изоляция выходных цепей выдерживает без пробоя следующее испытательное напряжение 500 В постоянного тока.
