Описание

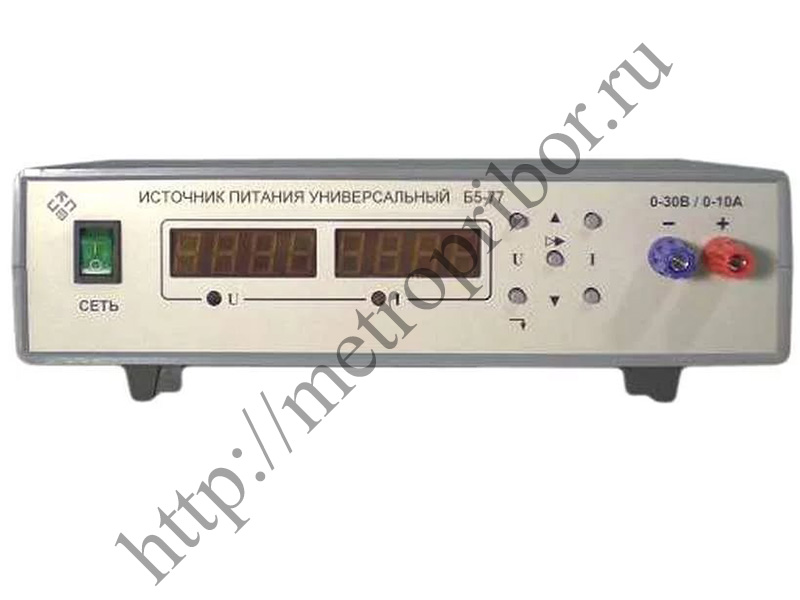

Б5-77 источник питания предназначен для питания радиотехнических устройств при лабораторных исследованиях, ремонте и обслуживании радиоаппаратуры. Принцип действия приборов источники питания Б5-77 основан на высокочастотном преобразовании переменного напряжения в постоянное напряжение с компенсационным стабилизатором на выходе. Технические характеристики Б5-77: Выходное стабилизированное напряжение с дискретностью установки 10 мВ — от 0,3 В до 29,99 В. Выходной стабилизированный ток с дискретностью установки 10 мА — от 0,1, А до 10 А. Погрешность установки напряжения — ±(0,02U+0,02) В. Погрешность установки тока — ±(0,02Iвых+0,03) А. Пульсации выходного напряжения в режиме стабилизации напряжения: — амплитудное значение — 50 мВ; — эффективное значение — не более (0,0001Uуст+2,5) мВ. Пульсации тока (эффективное значение) в режиме стабилизации тока — не более 10 мА. Нестабильность выходного напряжения: — по сети — не более ±(0,001Uуст+0,003) В; — по нагрузке — не более ±(0,001Uуст+0,02) В. Нестабильность выходного тока: — по сети — ±(0,02Iмакс+0,05) А; — по нагрузке — ±(0,02Iмакс+0,05) А. Время непрерывной работы — не менее 16 ч. Габаритные размеры — 260?210?83 мм. Масса — 3 кг. Условия эксплуатации Б5-77: Рабочая температура окружающей среды — от 5° С до 40° С. Относительная влажность при +25° С — до 80%. Источники Б5-77 обеспечивают: — измерение и цифровую индикацию значений выходного напряжения и тока; — защиту от перегрузок; — самодиагностику; — электронную поразрядную установку напряжений и токов с дискретностью 10 мВ и 10 мА; — работу в режиме дистанционного управления через интерфейс RS-232; — низкий уровень пульсаций и помех.
