Описание

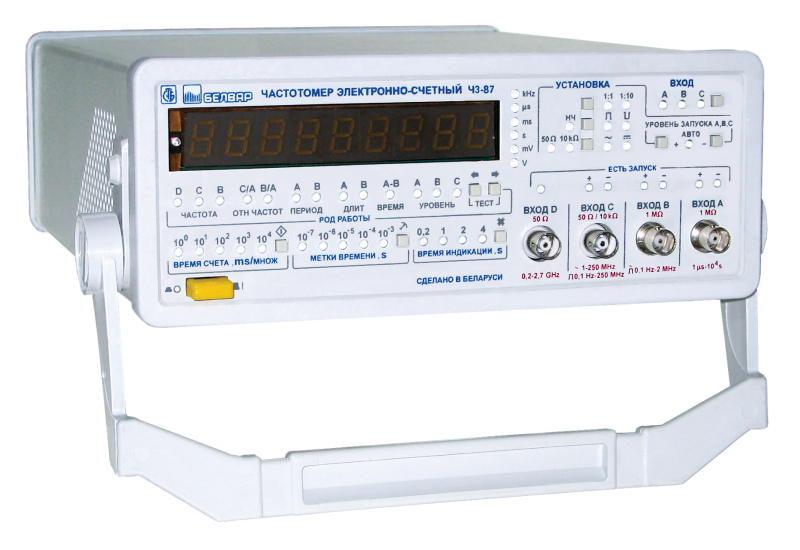

Диапазон частот: вход В - 0,1 Гц?2 МГц, вход С – 0,1 Гц?250 МГц, вход D-220 МГц?-2,7 ГГц, входы А.В- 10-6?104 с; отн. погр. по частоте ±1?10-7 за 12 мес.; виды измерений: частота, период, длительность, интерв.времени, отношение частот; интерфейс RS232С. Поверка включена в стоимость. Для измерений частоты и периода синусоидальных и импульсных сигналов, длительности импульсов, интервалов времени, отношения частот электрических сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в персональный компьютер и управление от персонального компьютера,для измерения и контроля частотно-временных параметров сигналов в различных областях науки и техники, а также при эксплуатации и производстве радиоэлектронной аппаратуры. Частотомер Ч3-87 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ. Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности. Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем. Встроенный микроконтроллер производит следующие сервисные функции: измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.; измерение отношения частот в широком диапазоне частот. Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств. Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего. Технические характеристики Канал А Диапазон измеряемых периодов 1 мкс-10000 с. Диапазон измеряемых длительностей 1 мкс-10000 с. Входное сопротивление 1 МОм. Уровень входного синусоидального сигнала 30 мВ-100 В. Уровень входного импульсного сигнала 0,1 В-100 В. Канал В Диапазон измеряемых частот 0,1 Гц-2 МГц. Уровень входного синусоидального сигнала 10 мВ-100 В. Уровень входного импульсного сигнала 0,1 В-100 В. Диапазон измеряемых периодов 1 мкс-10000 с. Уровень входного синусоидального сигнала 30 мВ-100 В. Уровень входного импульсного сигнала 0,1 В-100 В. Диапазон измеряемых длительностей 1 мкс-10000 с. Уровень входного импульсного сигнала 0,1 В-100 В. Входное сопротивление 1 МОм. Входная емкость 50 пФ. Канал С Диапазон измеряемых частот 1-250 МГц. Уровень входного синусоидального сигнала 30 мВ-10 В. Уровень входного импульсного сигнала 0,1 В-10 В. Входное сопротивление 10 кОм. Входная емкость 30 пФ. Канал D Диапазон измеряемых частот 220-2700 МГц. Уровень входного сигнала в диапазоне 220-1000 МГц 30 мВ-1 В. Уровень входного сигнала в диапазоне 1-2,7 ГГц 0,02-20 мВт. Входное сопротивление 50 Ом. Встроенный опорный генератор Частота 5 МГц. Изменение частоты в рабочих условиях 2,5х10-8.
