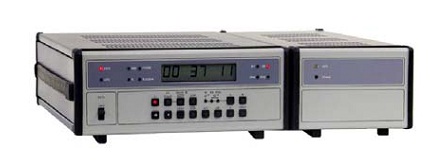

Частотомер Ч1-83/3

Стандарт частоты и времени измерительный Ч1-83 агрегатируется из любого стандарта частоты Ч1-81/2, Ч1-81/3 и компаратора частотного ЧК7-51. Предназначены для воспроизведения и хранения единиц частоты и времени, измерения частотных и временных параметров высокостабильных сигналов, в частности, для поверки и аттестации кварцевых генераторов различного класса. Стандарт имеет шесть модификаций: Ч1-81, Ч1-81/1, Ч1-81/2, Ч1-81/3, Ч1-81/4, Ч1-81/5. Стандарты могут поставляться в виде модуля с питанием от источника постоянного тока напряжением 27 В (Ч1-81, Ч1-81/1); в стандартном корпусе (Ч1-81/2, Ч1-81/3); в стандартном корпусе с встроенным формирователем шкалы времени (Ч1-81/4, Ч1-81/5), обеспечивающим на выходе сигналы ШВ. Принцип действия прибора основан на стабилизации частоты кварцевого генератора по частоте электромагнитного поглощения при переходе атомов рубидия 87Rb из одного энергетического состояния в другое. Высокая стабильность частоты выходного сигнала стандарта определяется стабильностью частоты используемого атомного перехода и малой шириной его линии поглощения.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Частота выходного сигнала 5 МГц. Отклонение частоты от номинального значения 5 МГц при выпуске не более ±2х10-11 Среднее относительное изменение частоты за сутки (дрейф), менее: Ч1-81,Ч1-81/2,Ч1-81/4       1х10-12 Ч1-81/1,Ч1-81/3,Ч1-81/5    3х10-12 Относительная погрешность воспроизведения частоты от включения к включению не более 1х10-11ОБЩИЕ ДАННЫЕ Питание от источника постоянного тока 27+3-5 В Потребляемая мощность: в режиме прогрева менее 80 Вт в рабочем режиме при температуре +25 0С 18-21 Вт Время выхода на рабочий режим 2 ч Режим работы круглосуточный Габариты мм, масса, кг: Ч1-81, Ч1-81/1       358х167х82; 3,5кг. Ч1-81/2, Ч1-81/3    459х188х129; 6,0кг. Ч1-81/4, Ч1-81/5    459х188х129; 6,5кг. ЗАМЕНА: FS725 - замена для таких стандартов частоты, как Ч1-83, СЧВ-74, Pendulum 6689
