Описание

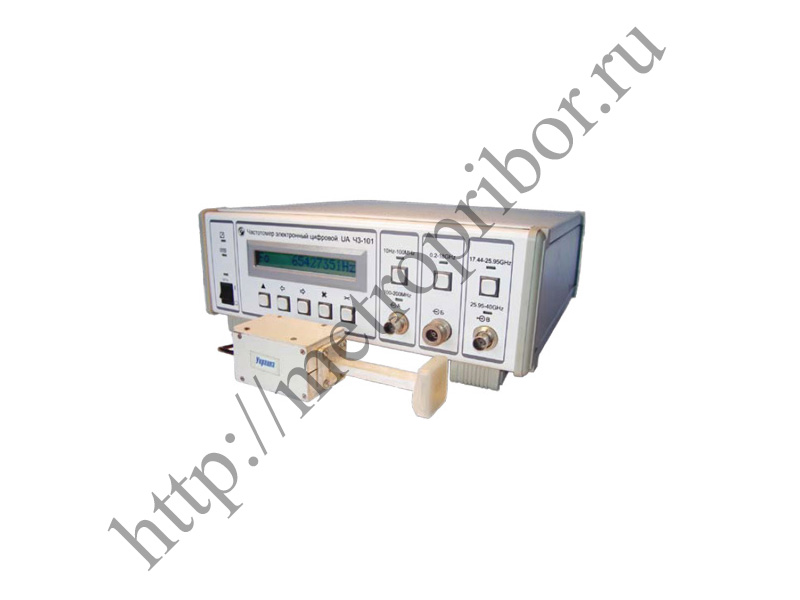

Диапазон измеряемых частот НГ сигналов 10 Гц - 40 ГГц. Габаритные размеры 307х115х312 мм, Масса 6,0 кг. Частотомер СВЧ Ч3-101 предназначен для автоматического измерения частоты непрерывных гармонических (НГ) и импульсно-модулированных (ИМ) сигналов в сверхшироком диапазоне частот. Частотомер Ч3-101 разработан для замены морально устаревшего частотомера Ч3-66 и применяется в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д. Основные технические характеристики прибора Ч3-101: Диапазон измеряемых частот НГ сигналов 10 Гц - 40 ГГц. Уровень входных сигналов с частотой: 10 Гц - 100 МГц 0,05 - 1 В 100 МГц - 330 МГц 0,05 - 0,5 В 330 МГц - 1 ГГц 0,02 - 5 мВ 1 ГГц - 5 ГГц 0,03 - 5 мВ 5 ГГц - 10 ГГц 0,05 - 5 мВ 10 ГГц - 40 ГГц 0,1 - 5 мВ Длительность и частота повторения входных ИМ сигналов 0,3 мкс - 10 мс, 50 Гц - 1 МГц Относительная погрешность внутреннего опорного кварцового генератора ±2,5·10-7 за год Разрешающая способность измерения 0,1 Гц Потребляющая мощность 50 В·А Параметры сети питания 220±22 V / 50±0,5 Hz Рабочий диапазон температур от -10?C до +50?С Габаритные размеры 307х115х312 мм Масса 6,0 кг.
