Описание

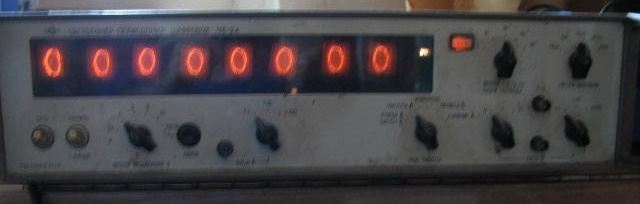

Ч3-24 частотомер электронно-счетный предназначен для измерения частоты, периода и отношения частот электроколебаний за произвольно выбранное время. Однострочная цифровая индикация с памятью и выходом на регистрирующее устройство. Диапазон измерения частот синусоидальных сигналов — от 10 Гц до 50 МГц. Диапазон частот при измерении периода — от 0 до 1 МГц. Частотомер Ч3-24 имеет дистанционное управление. Технические характеристики: Диапазон измерения длительности периодов синусоидальных сигналов — от 0,01 мкс до 100 с. Диапазон измерения длительности периодов импульсных сигналов — от 1 мкс до 100 с. Диапазон суммирования счета синусоидальных сигналов — от 10 Гц до 50 МГц. Напряжение входного синусоидального сигнала — от 0,1 В до 100 В. Входное сопротивление Ч3-24 — 10 кОм. Входная емкость — 50 пФ. Выдаваемые частоты синусоидального сигнала — 1 МГц; 10 МГц. Время одного измерения — от 1 мс до 10 с. Время индикации — от 0,1 с до 5 с. - При измерении отношения частот диапазон высоких из сравниваемых частот — от 1 Гц до 50 МГц. - При суммировании максимальная скорость счета — 50 МГц. - Емкость счетчика — 99 999 999 ед. - Габариты частотомера Ч3-24 — 480?120?420 мм. - Масса — 14 кг. - Условия эксплуатации: - Рабочая температура — от +15°С до +35°С. - Относительная влажность воздуха — 80%. - Напряжение сети питания — 220 В. - Частота сети питания — 50 Гц. Потребляемая мощность частотомеров — 20 В·А. Частотомеры Ч3-24 могут применяться для настройки, испытания и калибровки различных приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.
