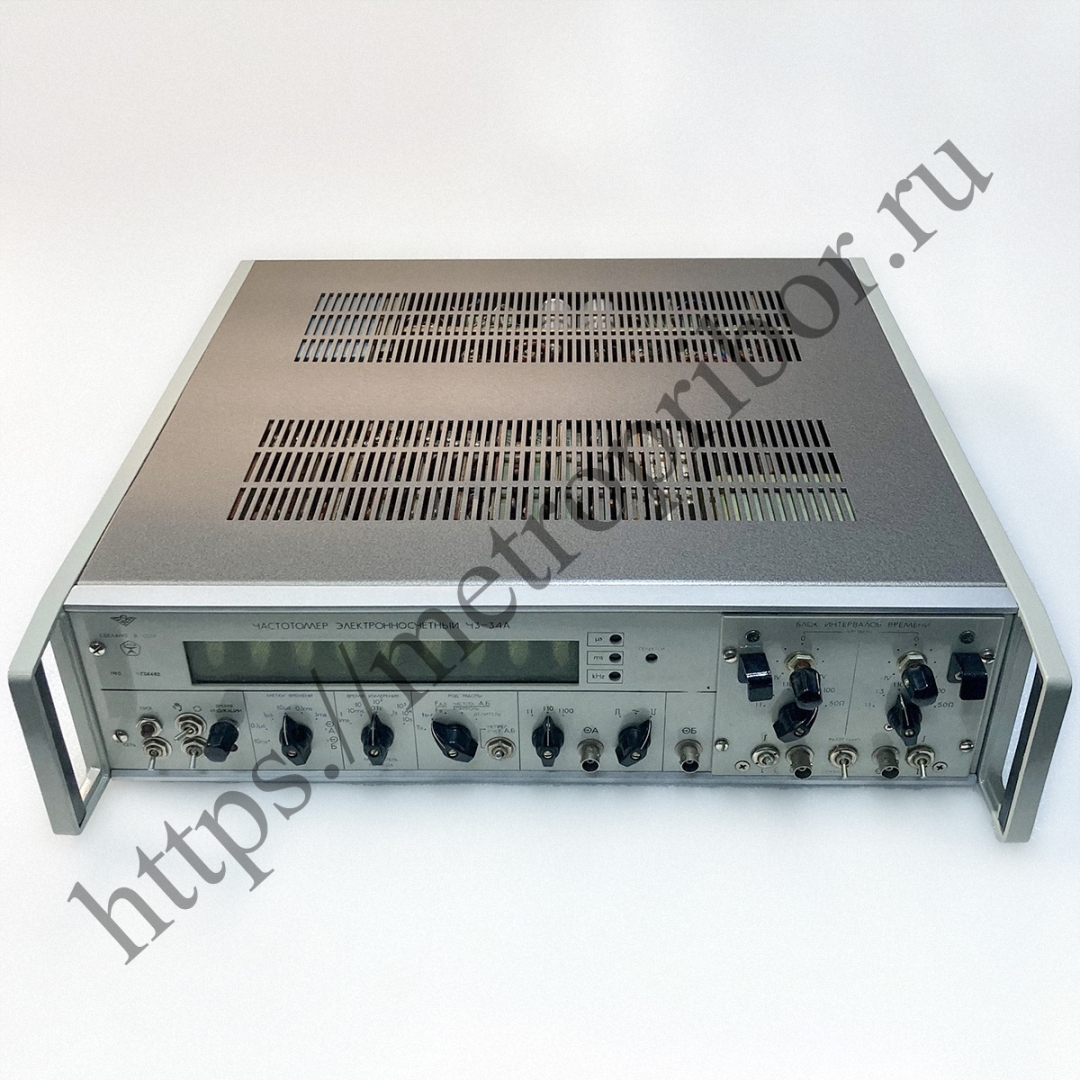

Частотомер электронно-счетный Ч3-34А
Частотомер Ч3-34А предназначен для автоматического измерения частоты электрических колебаний, периода сигналов, интервалов времени и отношения частот. Прибор также обеспечивает выдачу кодированных сигналов с результатами измерений, что позволяет использовать его в измерительных установках и системах регистрации данных.
Ч3-34А применяют при настройке, контроле и испытании радиоэлектронной аппаратуры, генераторов, трактов связи, устройств автоматики, измерительных каналов и других технических средств, где требуется точное определение частотно-временных параметров сигналов.
В базовом исполнении частотомер измеряет частоты до 120 МГц, а при использовании блока ЯЗЧ-51 верхняя граница диапазона расширяется до 4 ГГц. Это делает прибор пригодным как для низкочастотных и среднечастотных измерений, так и для работы с ВЧ-сигналами при подключении соответствующего внешнего блока.
Измеряемые параметры
- Частота электрических колебаний.
- Период электрических колебаний.
- Интервал времени.
- Отношение частот.
- Кодированные сигналы результатов измерений.
Диапазон измерения частоты
- Основной диапазон измеряемых частот - 10 Гц-120 МГц.
- Расширенный диапазон с блоком ЯЗЧ-51 - 0,12-4 ГГц.
Измерение периода
- Диапазон частот при измерении периода - 0,01 Гц-100 кГц.
Измерение интервалов времени
- Диапазон измеряемых интервалов времени - 10-7-102 с.
Измерение отношения частот
- Пределы измерения отношения частот - (10 Гц-20 МГц)/(0,01 Гц-100 кГц).
Погрешность измерения
- Погрешность измерения частоты - ±δ0 ±1 ед. счета.
- Погрешность измерения периода - ±δ0 ±((3·10-3)/n) ± δвх/(δтакт·n).
Входные сигналы
- Напряжение синусоидального входного сигнала - 0,1-100 В.
- Напряжение импульсного входного сигнала - 0,5-100 В.
Опорный кварцевый генератор
- Нестабильность частоты кварцевого генератора за 1 сутки - ±5·10-9.
Входной импеданс
- Входной импеданс при измерении частоты - 15 кОм / 80 пФ.
- Входной импеданс при измерении периода - 1 кОм / 100 пФ.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип прибора | Электронно-счетный частотомер |
| Модель | Ч3-34А |
| Диапазон измерения частоты | 10 Гц-120 МГц |
| Диапазон с блоком ЯЗЧ-51 | 0,12-4 ГГц |
| Диапазон частот при измерении периода | 0,01 Гц-100 кГц |
| Диапазон интервалов времени | 10-7-102 с |
| Пределы измерения отношения частот | (10 Гц-20 МГц)/(0,01 Гц-100 кГц) |
| Входной сигнал синусоидальной формы | 0,1-100 В |
| Входной сигнал импульсной формы | 0,5-100 В |
| Нестабильность кварцевого генератора за сутки | ±5·10-9 |
| Входной импеданс при измерении частоты | 15 кОм / 80 пФ |
| Входной импеданс при измерении периода | 1 кОм / 100 пФ |
| Потребляемая мощность | 100 В·А |
| Габаритные размеры | 480 x 120 x 420 мм |
| Масса | 22 кг |
Питание и потребляемая мощность
- Потребляемая мощность - 100 В·А.
Габариты и масса
- Габаритные размеры - 480 x 120 x 420 мм.
- Масса - 22 кг.
Особенности прибора
- Автоматическое измерение частоты, периода, интервалов времени и отношения частот.
- Выдача кодированных сигналов результатов измерений.
- Основной диапазон частот 10 Гц-120 МГц.
- Расширение диапазона до 4 ГГц с блоком ЯЗЧ-51.
- Измерение периода сигналов в диапазоне 0,01 Гц-100 кГц.
- Измерение временных интервалов от 10-7 до 102 с.
- Работа с синусоидальными сигналами 0,1-100 В.
- Работа с импульсными сигналами 0,5-100 В.
- Кварцевый генератор с суточной нестабильностью ±5·10-9.
- Применение при настройке, поверке и испытании радиоэлектронной аппаратуры.
- Исполнение с габаритами 480 x 120 x 420 мм и массой 22 кг.
