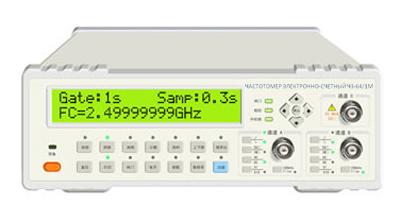

Частотомер Ч3-64/1М

Частотомер Ч3-64/1М предназначен для измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени. С помощью Ч3-64/1М возможно проводить измерения таких параметров сигнала, как: частота, период, временной интервал с разрешением от 7 нс, отношение частот (кан: 1/2, 2/1, 1/3, 3/1), фазовый сдвиг между сигналами (кан: 1-2, 1-2 с усреднением результата), длительность и скважность импульсов, подсчет их количества (кан 1).  Частотомер Ч3-64/1М позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана (СКО). Интерфейсы RS-232, КОП для использования в автоматизированных системах контроля или тестирования.  В совокупности с высоким разрешением (до 12 разрядов) это делает частотомер мощным инструментом для решения задач частотно-временных измерений Особенности частотомера Ч3-64/1М: - Высокопроизводительный частотомер до 2,5ГГц; - Небольшие габариты и вес; - Погрешность ОГ: 1х10-7; - Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов.; - 4 математических функции для частотных измерений; - Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана); - Автоматический допусковый контроль для частотных измерений; - Высокое разрешение (9 разрядов/ секунда); - Память: 9 различных профилей настроек; - Интерфейс RS-232C и LPT. - Технические характеристики частотомера Ч3-64/1М - Характеристики Параметры Значения - Каналы 1, 2 Диапазон частот 0,14 мГц – 150 МГц - Диапазон периодов 7 нс – 7000с - Диапазон временных интервалов 20 нс – 7000 с - Фазовый сдвиг 0 - 3600 - Длительность импульсов >20 нс при периоде следования не более 100 с - Скважность 1 – 99 % при периоде следования не более 100 с - Счет импульсов 0 – 1х1012 - Канал 3 Диапазон частот 100 МГц – 2,5 ГГц - Параметры входа Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2) - Входное напряжение Диапазон частот до 100 МГц: 30 мВ – 1,5 В - Диапазон частот 100 МГц – 1,5ГГц : 50 мВ – 1,5 В - Связь по входу Каналы 1 и 2: открытый и закрытый вход - Канал 3: закрытый вход, 50 Ом - Общие данные Разрядность индикатора Максимально 12 - Память до 9 профилей настроек - Интерфейс RS-232C
