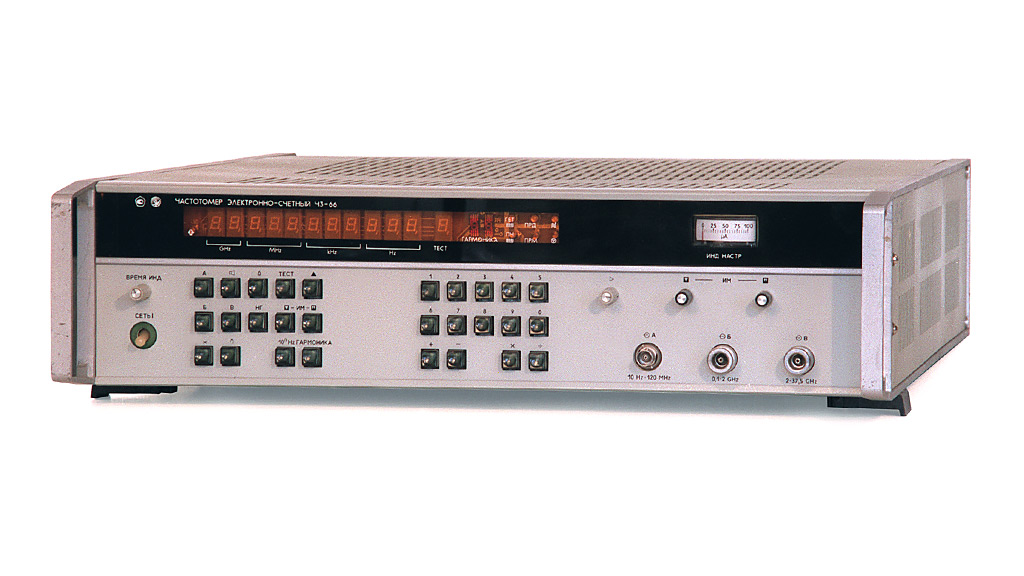

Частотомер Ч3-66

Частотомер Ч3-66 предназначен для автоматического измерения частоты непрерывных синусоидальных сигналов и полуавтоматического измерения среднего значения несущей частоты импульсно-модулированных сигналов. Прибор применяют при проверке и настройке генераторов сигналов, контроле частот гетеродинов радиоприемных устройств, а также при измерении частотных параметров радиоэлектронной аппаратуры.

Ч3-66 рассчитан на работу в широком диапазоне частот - от 10 Гц до 37,5 ГГц по основным входам. Благодаря процессорному управлению, самодиагностике, возможности сопряжения с ЭВМ и работе в составе информационно-измерительных систем прибор удобен для метрологических служб, поверочных лабораторий и автоматизированных измерительных комплексов.

Частотомер имеет расширенные функциональные возможности: измерение нестабильности, измерение среднего значения и калькуляторный режим. Это позволяет не только фиксировать частоту сигнала, но и выполнять обработку результатов по заданной программе, что особенно важно при серийных измерениях и контроле параметров сложных радиотехнических устройств.

Управление и функциональные возможности

• Управление - процессорное.
• Автоматическое измерение частоты непрерывных синусоидальных сигналов.
• Полуавтоматическое измерение среднего значения несущей частоты ИМ-сигналов.
• Измерение нестабильности - предусмотрено.
• Измерение среднего значения - предусмотрено.
• Калькуляторный режим - предусмотрен.
• Самодиагностика - предусмотрена.
• Сопряжение с ЭВМ - предусмотрено.
• Работа в составе ИИС - предусмотрена.

Диапазон частот непрерывных сигналов

• Общий диапазон частот по входам прибора - 10 Гц-37,5 ГГц.
• Диапазон частот по входу А - 10 Гц-120 МГц.
• Диапазон частот по входу Б - 0,1-2 ГГц.
• Диапазон частот по входу В - 2-37,5 ГГц.

Минимальный уровень входных сигналов

• Минимальный уровень входного сигнала по входу А - 0,05 В.
• Минимальный уровень входного сигнала по входу Б - 0,02 мВт.
• Минимальный уровень входного сигнала по входу В - 0,02-0,1 мВт.

Измерение импульсно-модулированных сигналов

• Диапазон частот измеряемых ИМ-сигналов по входу Б - 0,1-2 ГГц.
• Диапазон частот измеряемых ИМ-сигналов по входу В - 2-37,5 ГГц.
• Минимальный уровень мощности в импульсе ИМ-сигналов по входу Б - 0,1 мВт.
• Минимальный уровень мощности в импульсе ИМ-сигналов по входу В - 0,1-0,2 мВт.

Области применения

• Проверка частотных параметров генераторов сигналов.
• Контроль частот гетеродинов радиоприемных устройств.
• Измерение частоты в составе информационно-измерительных систем.
• Обработка результатов измерения по установленной программе.
• Работа в метрологических службах и поверочных лабораториях.
• Контроль непрерывных синусоидальных и импульсно-модулированных сигналов.

Питание и потребляемая мощность

• Питание от сети переменного тока - 220 ±22 В, 50 ±0,5 Гц.
• Питание от сети переменного тока - 220 В ±5%, 400 +28/-12 Гц.
• Питание от сети переменного тока - 115 В ±5%, 400 +28/-12 Гц.
• Потребляемая мощность - 120 В·А.

Габариты и масса

• Габаритные размеры - 488 x 133 x 555 мм.
• Масса - 20 кг.

Замена и аналоги

• Заменяет частотомер Ч3-58.
• Заменяет частотомер Ч3-61.
• Рекомендуемая замена - Ч3-71.
• Аналог - HP 5354A.
• Аналог - HP 5352B.

Особенности прибора

• Широкодиапазонный частотомер с процессорным управлением.
• Диапазон измерения непрерывных сигналов от 10 Гц до 37,5 ГГц.
• Три входа для разных частотных диапазонов.
• Измерение частоты синусоидальных сигналов.
• Полуавтоматическое измерение среднего значения несущей частоты ИМ-сигналов.
• Измерение нестабильности частоты.
• Калькуляторный режим.
• Самодиагностика прибора.
• Сопряжение с ЭВМ.
• Работа в составе информационно-измерительных систем.
• Минимальный уровень сигнала по входу А 0,05 В.
• Минимальный уровень мощности по входу Б 0,02 мВт.
• Минимальный уровень мощности по входу В 0,02-0,1 мВт.
