Частотомер Ч3-68

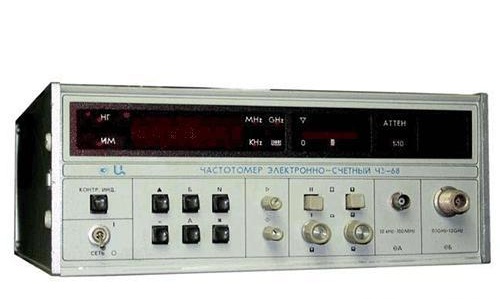

Частотомер Ч3-68 предназначен для измерения частоты электрических сигналов в широком диапазоне. Прибор применяют при настройке, калибровке и испытаниях приемопередающих трактов, фильтров, генераторов, систем связи и другой радиоэлектронной аппаратуры.

Ч3-68 относится к малогабаритным частотомерам и рассчитан на работу в жестких условиях эксплуатации. Он удобен для лабораторных, производственных, ремонтных и выездных работ, где требуется быстро определить частоту сигнала и получить результат на цифровом табло прибора.

Встроенный микропроцессорный контроллер автоматизирует обработку измерений, включая определение номера гармоники и вычисление непосредственного значения измеряемой частоты. Для низкочастотных сигналов прибор обеспечивает высокую точность измерения - 7 разрядов за 1 с.

Каналы измерения

• Количество измерительных каналов - 2.
• Канал А предназначен для измерения частот в диапазоне 0,01-100 МГц.
• Канал Б предназначен для измерения частот в диапазоне 0,1-12 ГГц.

Диапазон измеряемых частот

• Диапазон измеряемых частот по каналу А - 0,01-100 МГц.
• Диапазон измеряемых частот по каналу Б - 0,1-12 ГГц.

Входные параметры

• Уровень входного сигнала по каналу А - 0,01-10 В.
• Уровень входного сигнала по каналу Б - 0,1-5 мВт.
• Входной импеданс канала А - 1 МОм/25 пФ.
• Входной импеданс канала Б - 50 Ом.

Опорный кварцевый генератор

• Номинальная частота опорного кварцевого генератора - 5 МГц.
• Диапазон коррекции частоты - ±2,5·10^-6 в каждую сторону от номинального значения.
• Относительная погрешность по частоте за 30 суток - ±5·10^-7.
• Относительная погрешность по частоте за 12 месяцев - ±2·10^-6.
• Относительное изменение частоты при изменении температуры на 1 °C - в пределах ±1,6·10^-9.

Управление и индикация

• Встроенный микропроцессорный контроллер - предусмотрен.
• Автоматизированное определение номера гармоники - предусмотрено.
• Вычисление непосредственного значения измеряемой частоты - предусмотрено.
• Индикация результата - на цифровом табло.
• Точность измерения сигналов низкой частоты - 7 разрядов за 1 с.

Питание и потребляемая мощность

• Питание от сети переменного тока - 220 В, 50 Гц.
• Питание от сети переменного тока - 220 В, 400 Гц.
• Питание от сети переменного тока - 115 В, 400 Гц.
• Потребляемая мощность - 60 В·А.

Габариты и масса

• Габаритные размеры - 330 x 196 x 356 мм.
• Масса - 9 кг.

Особенности прибора

• Широкодиапазонный электронный частотомер.
• Диапазон измерения по каналу А 0,01-100 МГц.
• Диапазон измерения по каналу Б 0,1-12 ГГц.
• Встроенный микропроцессорный контроллер.
• Автоматическое определение номера гармоники.
• Отображение вычисленного значения частоты на цифровом табло.
• Высокая точность измерения низкочастотных сигналов - 7 разрядов за 1 с.
• Опорный кварцевый генератор 5 МГц.
• Входной импеданс канала А 1 МОм/25 пФ.
• Входной импеданс канала Б 50 Ом.
• Работа в жестких условиях эксплуатации.
• Применение при настройке систем связи, приемопередающих трактов, фильтров и генераторов.
