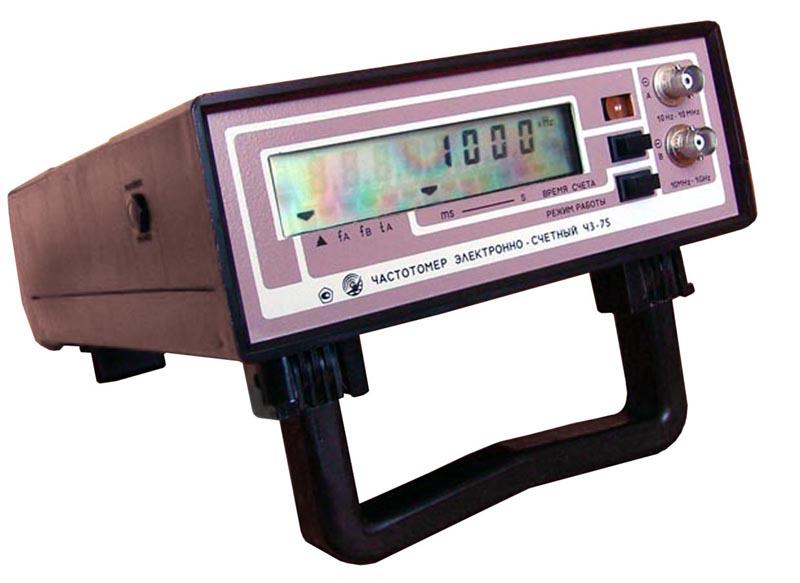

Частотомер Ч3-75

Назначение частотомера Ч3-75: Частотомер электронносчетный Ч3-75 предназначен для автоматического измерения частоты и периода синусоидальных сигналов. Основные области применения: техника связи, разработка, испытания, производство и метрологическое обеспечение радиоэлектронных приборов и устройств, ремонт аппаратуры и радиолюбительская практика. Особенности частотомера Ч3-75: Широкий диапазон частот от звуковых (10 Гц) до СВЧ (1000 МГц) Высокая чувствительность Портативность Значительный динамический диапазон уровня входных сигналов 8-ми разрядный жидкокристаллический индикатор Автоматический процесс измерения при минимальном числе органов управления Технические характеристики частотомера Ч3-75: Измерение частоты синусоидальных сигналов Диапазон от 10 Гц до 1000 МГц Напряжение входного сигнала От 0,02 до 10 В в диапазоне от 10 Гц до 10 МГц; от 0,05 до 1 В в диапазоне от 10 МГц до 1000 МГц Допустимое отношение напряжения сигнала к напряжению помехи Не менее 30 дБ Относительная погрешность ±1,5*10-6 Измерение периода синусоидальных сигналов Диапазон От 1 мкс до 100 мс Напряжение входного сигнала 0,02 до 10 В Число усредняемых периодов (множитель периода) 10°, 101, 102, 103, 104 Допустимое отношение напряжения сигнала к напряжению помехи Не менее 30 дБ Относительная погрешность ±5*10-7 Кварцевый генератор Номинальное значение частоты 5 МГц Диапазон коррекции частоты входного сигнала ±4*10-6 Действительное значение частоты ±1*10-7 Относительная погрешность ±2*10-6 за 12 мес Общие характеристики частотомера Ч3-75: Входное сопротивление По входу А: не менее 1 МОм по входу В: 50 Ом Входная емкость По входу А: не более 50 пФ Рабочая температура От 5°С до 40 °С Питание 110, 127, 220 или 240 В; 50, 60 Гц Потребляемая мощность 20 В*А. Габариты 185x90x330 мм Масса 2,5 кг.
