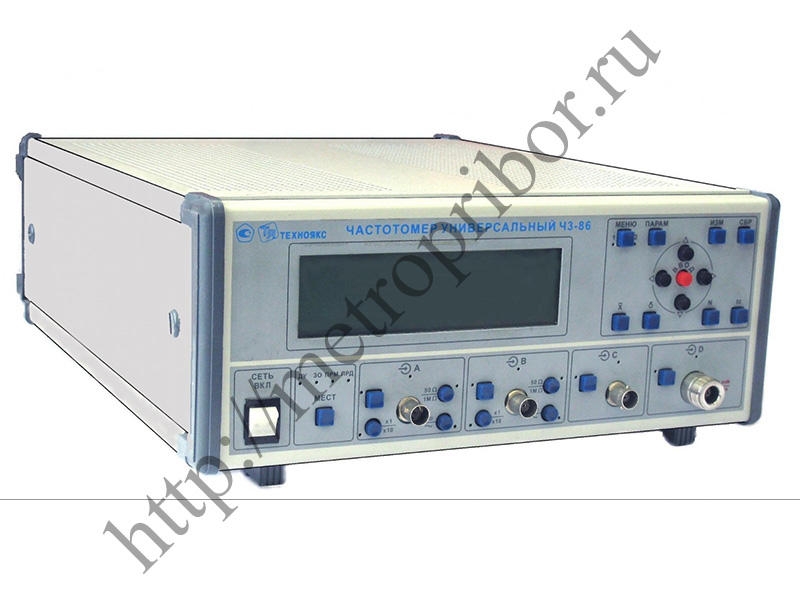

Частотомер Ч3-86

Частотомер Ч3-86 предназначен для измерения частоты и периода непрерывных синусоидальных сигналов, а также видеоимпульсных сигналов. Прибор применяется для контроля временных параметров импульсов, измерения интервалов времени, определения отношения частот двух сигналов и счета числа колебаний.

Модель Ч3-86 подходит для лабораторных, производственных, ремонтных и поверочных работ с радиоэлектронной аппаратурой. Частотомер удобен при настройке генераторов, импульсных устройств, измерительных трактов, СВЧ-узлов и оборудования, где требуется автоматическое получение частотно-временных параметров.

Назначение и область применения

Ч3-86 используют для комплексного анализа синусоидальных и импульсных сигналов. Прибор позволяет выполнять как стандартные частотные измерения, так и оценку параметров видеоимпульсов, включая длительность, период следования, длительность фронта и длительность спада.

• измерение частоты непрерывных синусоидальных сигналов;
• измерение периода синусоидальных сигналов;
• измерение частоты видеоимпульсных сигналов;
• измерение периода следования импульсов;
• определение длительности видеоимпульсов;
• измерение длительности фронта видеоимпульса;
• измерение длительности спада видеоимпульса;
• измерение интервалов времени;
• измерение отношения частоты одного сигнала к частоте другого;
• счет числа колебаний и импульсов.

Функции и особенности

Частотомер Ч3-86 поддерживает автоматический процесс измерения и статистическую обработку полученных результатов. Наличие КОП позволяет использовать прибор не только автономно, но и в составе автоматизированных измерительных систем.

• совместимость с КОП;
• расширенный частотный диапазон;
• автоматическое выполнение измерений;
• статистическая работа с результатами измерений;
• несколько измерительных каналов для разных диапазонов частот и уровней сигналов;
• измерение параметров синусоидальных и видеоимпульсных сигналов;
• режим счета числа импульсов и суммирования.

Диапазоны измерения частоты

Ч3-86 работает с несколькими каналами, что позволяет измерять сигналы от низких частот до СВЧ-диапазона. Для синусоидальных сигналов используются каналы А, В, С и D, для видеоимпульсных сигналов - канал А.

• частота синусоидального НГ-сигнала по каналам А и В - от 0,1 Гц до 100 МГц;
• частота синусоидального сигнала по каналу С - от 0,1 до 1,0 ГГц;
• частота синусоидального сигнала по каналу D - от 1,0 до 18,0 ГГц;
• частота видеоимпульсного сигнала по каналу А - от 0,1 Гц до 100 МГц;
• максимальная частота при измерении отношения частот - 100 МГц.

Измерение импульсных параметров

Прибор позволяет контролировать временные характеристики видеоимпульсов и использовать его при настройке импульсной аппаратуры. Это важно для проверки цифровых устройств, генераторов импульсов, синхронизирующих трактов и систем передачи сигналов.

• диапазон измерения длительности импульса - от 50 нс до 100 мкс;
• измерение периода следования видеоимпульсов;
• измерение длительности фронта видеоимпульсов;
• измерение длительности спада видеоимпульсов;
• измерение интервалов времени;
• счет числа импульсов - есть;
• суммирование импульсов - есть;
• разрешающая способность - ±10-8 с.

Уровни входных сигналов

• уровень входных сигналов по каналам А и В - от 0,03 до 7 В;
• уровень входных сигналов по каналу С - от 0,03 до 0,5 В;
• уровень входных сигналов по каналу D - от 0,02 до 5 мВт.

Опорный генератор и точность

Стабильность измерений частотомера Ч3-86 обеспечивается кварцевым генератором. Относительная погрешность его частоты нормируется за год эксплуатации, что важно при длительной работе прибора в измерительных и поверочных задачах.

• относительная погрешность частоты кварцевого генератора - 2·10-7 за 1 год;
• измерение отношения частот двух сигналов - предусмотрено;
• автоматическая обработка результатов измерения - предусмотрена;
• статистическая обработка измерительных данных - предусмотрена.

Интерфейс и управление

Частотомер Ч3-86 совместим с КОП, поэтому его можно подключать к измерительным комплексам и автоматизированным рабочим местам. Такая возможность полезна при серийных проверках, длительных наблюдениях и обработке результатов внешними устройствами.

• интерфейс - КОП;
• автоматический режим измерения - предусмотрен;
• работа в составе автоматизированных измерительных систем - возможна;
• выдача результатов для дальнейшей обработки - возможна.

Габаритные размеры и масса

• габаритные размеры - 300 х 120 х 370 мм;
• масса - 6 кг.

Конструкция и эксплуатация

Ч3-86 выполнен как компактный электронно-счетный частотомер для размещения на рабочем месте оператора. Габариты 300 х 120 х 370 мм и масса 6 кг делают прибор удобным для лабораторной эксплуатации, настройки радиоаппаратуры и обслуживания измерительных стендов.

Широкий диапазон частот, раздельные входные каналы и поддержка измерения временных параметров позволяют использовать Ч3-86 как универсальный прибор для анализа электрических колебаний и импульсных сигналов. Автоматизация измерений снижает нагрузку на оператора и ускоряет получение результата.

Преимущества частотомера Ч3-86

• измеряет частоту синусоидальных сигналов до 18,0 ГГц;
• работает с видеоимпульсными сигналами в диапазоне от 0,1 Гц до 100 МГц;
• измеряет длительность импульсов от 50 нс до 100 мкс;
• позволяет определять длительность фронта и спада видеоимпульсов;
• поддерживает измерение интервалов времени и отношения частот;
• имеет режим счета и суммирования импульсов;
• обеспечивает разрешающую способность ±10-8 с;
• совместим с КОП;
• поддерживает автоматический процесс измерения и статистическую обработку результатов;
• подходит для настройки, проверки и исследования радиоэлектронной и импульсной аппаратуры.
