Описание

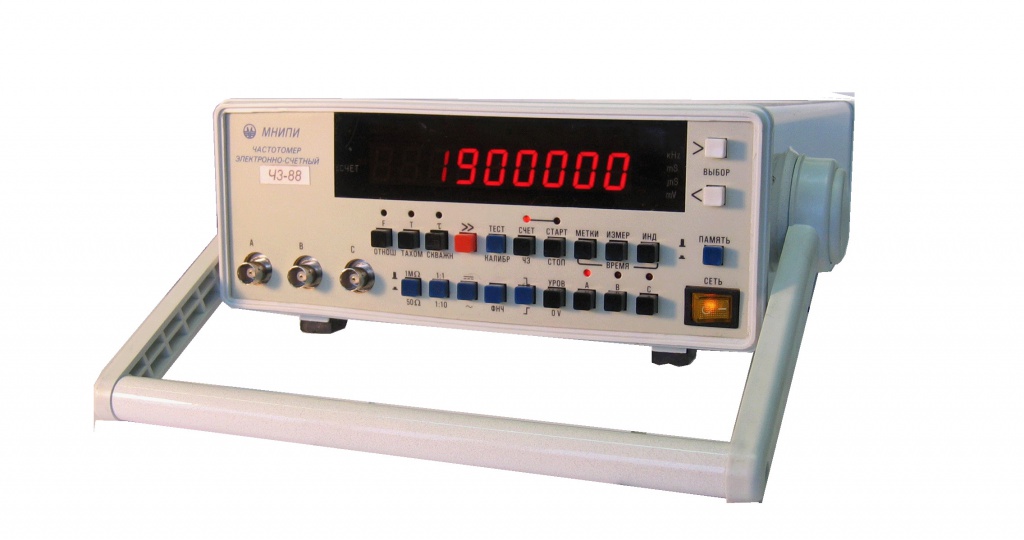

3 входа, измерение частоты, периода, длительности имп., отношения частот, счетчик имп. Диапазон частот (входы А и Б) 0,1 Гц - 200 МГц, вход В: 100 - 2500 МГц, Uвх (по вх. А и Б) 0,03 - 10 В (СКЗ), по вх. В: 0,03 - 20 мВт, выход F-опорной 5 МГц, стабильность 1?10-7, RS-232, масса 4 кг.Для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, могут быть применены при наладке, контроле, ремонте измерительных приборов, систем иустройств различного назначения. Особенности частотомера Ч3-88: Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов Измерение частоты по входу В Измерение отношения частот – каналов А/С, С/А, В/С ФНЧ, встроенный аттенюатор, индикатор – девять десятичных разрядов Запуск процесса измерений - однократный, внутренний, внешний или программный Работа от внешнего опорного генератора Интерфейс RS-232. Технические характеристики частотомера Ч3-88: Диапазон измерения частот по входам «А», «С» Форма измеряемых сигналов Синусоидальная и импульсная любой полярности Диапазон измеряемых частот 0,01 Гц - 200 МГц Уровень входных сигналов: - Синусоидальных (эффективное значение) 0,02 - 10 В - Импульсных 0,05 - 10 В Диапазон измерения частот по входу «В» Форма измеряемых сигналов Синусоидальная Диапазон измеряемых частот 100 – 2 500 МГц Уровень входных сигналов: - В диапазоне частот 100 – 1 200 МГц 0,03 – 1 В - В диапазоне частот 1 200 – 2 500 МГц 0,03 – 20 мВ Время счета при измерении частоты По входам А, С 1, 10, 102, 103, 104 мс По входу В 16•1, 16•10, 16•102, 16•103, 16•104 мс Диапазон измерения периода сигналов по входам «А», «С» Для синусоидального сигнала 5 – 100 с (200 МГц – 0,01 Гц) Для импульсного сигнала 10 – 100 с (100 МГц – 0,01 Гц) Уровень входных сигналов (вход 1 МОм): - Для синусоидального сигнала 0,02 – 10 В - Для импульсного сигнала 0,05 – 10 В Измерение отношения частот В диапазоне отношения частот 1,0001 – 999999999 Каналов А/С и каналов С/А В диапазоне отношения частот 1,5 – 999999999 Каналов В/С Встроенный опорный генератор Тип Кварцевый, термостатированный Номинальное значение частоты 5 МГц Нестабильность частоты ±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев Общие характеристики частотомера Ч3-88: Число усредняемых периодов входного сигнала 1, 10, 100, 1 000, 10 000 Период меток времени 10-7, 10-6, 10-5, 10-4, 10-3 Диапазон измерения длительности импульсов по входам А, С 1мкс – 100 с Измерение длительности импульсов с усреднением 10, 100, 1000, 10000 или с использованием внешнего генератора меток Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» 1 – 100 с Диапазон измерения скважности импульсного сигнала по входам А, С 1,000001 – 999999999 Интерфейс RS-232C Формат индикации 9 разрядов Питание (230±23) В, (50/60±1) Гц Потребляемая мощность 50 В · А Рабочая температура -10°С — +50°С Габариты 285х106х345 мм Масса 3 кг.
