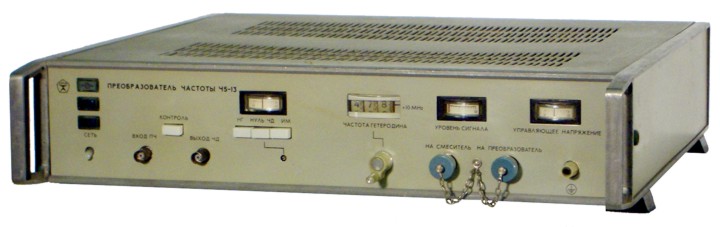

Частотомер Ч5-13

Производитель: Россия Преобразователь частоты Ч5-13 используется для преобразования непрерывных сигналов частотой 10 - 78,33 ГГц в сигналы частотой 3,5 - 5 ГГц. Основные технические характеристики прибора Ч5-13: Преобразователь частоты Ч5-13 используется для преобразования непрерывных сигналов частотой 10 - 78,33 ГГц в сигналы частотой 3,5 - 5 ГГц. В комплекте с частотомером Ч3-54 и преобразователем частоты ЯЗЧ-42 обеспечивает измерение среднего значения частоты непрерывных сигналов и несущих частот ИМ-сигналов, что позволяет использовать прибор для калибровки шкал измерительных генераторов, измерения нестабильности частоты, частотной девиации источников СВЧ-сигналов. Возможно измерение девиации частоты в импульсе и от импульса к импульсу, длительности и частоты повторения радиоимпульсов. Погрешность измерения среднего значения частоты синусоидальных сигналов не превышает погрешности частоты опорного кварцевого генератора плюс погрешность из-за дискретности счета частотомера Принцип действия Ч5-13 основан на сравнении частоты входного сигнала с частотой гармоники сигнала встроенного гетеродина, перестраиваемого в диапазоне 3,3-5 ГГц. При непрерывном входном сигнале сличение осуществляется с помощью системы ФАПЧ гетеродина по частоте исследуемого сигнала, работающей на промежуточной частоте 30 МГц.  При входном ИМ-сигнале индикация сличения осуществляется по входному сигналу частотного детектора, настроенного на частоту 30 МГц. Прибор удобен в эксплуатации. Имеется световая индикация режима синхронизации и канала преобразования (прямой или зеркальный). Подключение к источникам исследуемых сигналов производится с помощью выносных смесителей.   Основные данные: Диапазон частот:  входных сигналов 10-78,33 ГГц  выходных сигналов 3,3-5 ГГц  Уровни входных сигналов: 100 мкВт (10 - 37,5 ГГц), 500 мкВт (37,5 - 70 ГГц), 1200 мкВт (70 - 78,33 ГГц)  Максимальный уровень входного сигнала 5 мВт  Опорные частоты: 1; 5 МГц  Полоса синхронизации гетеродина 0,01 %  Погрешность измерения несущей ИМ-сигналов:  ?=(10кГц/fx(кГц))±10-6 при tи не менее 10 мкс;  ?=(50кГц/fx(кГц))±10-6 при 1 мкс ? tи ? 10 мкс;  – Диапазон преобразования частоты 10 - 78,33 ГГц – Высокая точность преобразования – Исследование  Питание: 220±22 В, 50±0,5 Гц; 220(115) В ±5%, 400+28-12Гц Потребляемая мощность 70 В · А Габариты 490X116X480 мм Масса 18 кг Заменяет: Ч1-1Б, Ч5-16, Ч6-11, Ч6-13, Ч2-55, ЧК3-43, ЧК3-43, ЧК3-43, Ч4-8, Ч4-8, Ч4-23, Ч4-23 Рекомендуемая замена: Ч5-16
