Описание

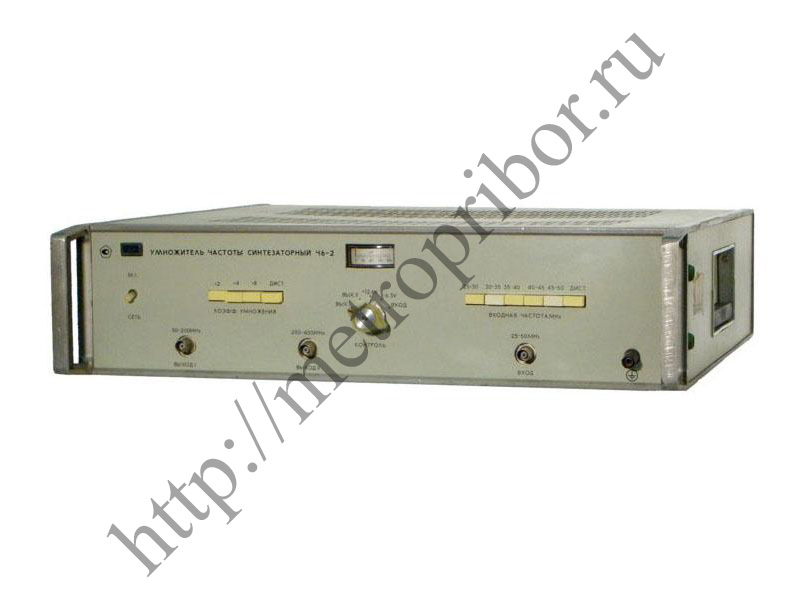

Ч6-2 умножитель частоты синтезаторный предназначен для получения сетки кварцованных частот, в системах выдачи стандартных частот, когда требуются частоты, кратные частотам опорных кварцевых генераторов. Умножители Ч6-2 используются для калибровки шкалы измерительной и связной аппаратуры, выполнения прецизионных измерений спектральных и временных характеристик радиосигналов, произведения настройки узкополосных трактов, дискриминаторов, фазовых детекторов и т. д. Совместимы с синтезаторами частот — Ч6-31, Ч6-57 и Ч6-58. Сфера применения: радиолокация, радионавигация, радиоастрономия, системы синхронизации СВЧ диапазона. Технические характеристики Ч6-2: Диапазон частот: — входные сигналы — от 25 МГц до 50 МГц; — выходные сигналы — от 50 МГц до 400 МГц. Коэффициенты умножения частоты сигнала синусоидальной формы — 2; 4; 8. Напряжение входного сигнала — от 0,3 В до 1 В. Напряжение выходного сигнала на нагрузке 50 Ом: — при частоте от 50 МГц до 200 МГц — 0,5 В±2 дБ; — при частоте от 200 МГц до 400 МГц — не менее 0,1 В. Длительность переходных процессов при дистанционном управлении — 1 мс Ослабление спектральных составляющих с частотами — кратными частоте выходного сигнала — 18 дБ; — не кратными частоте выходного сигнала — от 50 дБ до 60 дБ. Отношение мощности выходного сигнала к мощности амплитудных шумов в полосе 1 кГц при отстройке от несущей на 1 кГц — 50 дБ. Кратковременная нестабильность частоты выходного сигнала за 10 мкс — 5·10–8. - Потребляемая мощность — 30 В·А. - Частота питающей сети — 50±0,5 Гц. - Напряжение питающей сети — 220±22 В. - Габаритные размеры Ч6-2 — 120?480?475 мм. - Масса — не более 18 кг. Конструктивное исполнение — все узлы выполнены на полупроводниковых приборах. Ч6-2 имеет дистанционное управление режимами работы. В комплекте с другими приборами Ч6-2 является высококачественным генератором стимулов для систем автоматического контроля, в которых проверяемые тракты контролируемого оборудования возбуждаются сигналами с известными амплитудой, частотой и фазой. Условия эксплуатации умножителя Ч6-2: Температура окружающего воздуха — от +5° С до +40° С. Относительная влажность при +30° С — до 95%.
