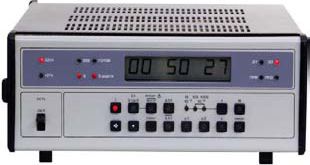

Частотомер ЧК7-51

Для измерения относительного отклонения частот поверяемых сигналов 5 и 10 МГц от опорного сигнала 5 МГц. Габаритные размеры - 300?129?459 мм. Масса - не более 10,5 кг. Используются в системах навигации, телефонной и радиосвязи, системах специального назначения, при поверке мер частоты и времени, а также для формирования опорных сигналов частоты и времени.  Для измерения относительной разности частот между опорным и поверяемым сигналами, математической обработки результатов измерений, формирования образцовых сигналов частот, формирования сигналов основной и вспомогательной шкал времени (ШВ), измерения временного сдвига импульсов внешней и вспомогательной шкалы времени относительно основной ШВ, для использования в системах навигации, телефонной и радиосвязи, системах специального назначения, при поверке мер частоты и времени, а также для формирования опорных сигналов частоты и времени. Математическая обработка измерения позволяет определять и отображать на индикаторном табло относительное систематическое изменение частоты, среднее относительное значение разности частот, среднеквадратическое относительное отклонение частоты, среднеквадратическое относительное двухвыборочное отклонение частоты. Компаратор измеряет временной сдвиг импульсов внешней или вспомогательной шкал времени (ШВ) относительно основной ШВ; формирует: сигналы частотой 1 и 10 МГц из опорного сигнала 5 МГц; сигналы основной и вспомогательной (задержанной) ШВ с периодом следования импульсов 1 с; отображает на табло текущее время в часах, минутах, секундах. ПРИНЦИП ДЕЙСТВИЯ ЧК7-51 Измерение относительного отклонения частоты внешнего сигнала 5 или 10 МГц от частоты опорного сигнала 5 МГц основано на измерении длительности стробимпульсов, вырабатываемых умножителем относительной разности частот, длительность которых связана с относительным отклонением частоты.   Формирование основной шкалы времени основано на делении частоты высокостабильного сигнала частотой 10 МГц, получаемого из опорного сигнала 5 МГц, до 1 Гц с помощью семидекадного делителя частоты. В приборе использован цифровой метод формирования задержанной шкалы времени с помощью компараторов кодов программным способом. Прибор обеспечивает передачу информации о результатах измерений и о текущем времени через интерфейс IЕС 625.   Компаратор частотный ЧК7-51 при агрегатировании с приборами Ч1-81/2, Ч1-81/3 образует стандарт частоты и времени соответственно: Ч1-83/2 и Ч1-83/3, при этом питание приборов Ч1-81 осуществляется непосредственно от ЧК7-51. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Среднеквадратическая погрешность измерения относительного отклонения частоты: 1-10-11 за 1 с 1-10-12 за 10 и 100 с Погрешность измерения сдвига внешней и задержанной шкал времени относительно основной ШВ не более ±0,1 мкс Диапазон изменения задержки сигналов основной и задержанной ШВ 0-999999,9 мкс с шагом 0,1 ±0,05 мкс Погрешность синхронизации ШВ по внешней ШВ не более ±0,1 мкс ОБЩИЕ ДАННЫЕ: Диапазон рабочих температур 0…50 °С Относительная влажность воздуха при 25 °С до 98% Питание: от сети переменного тока 220±22 В, 50±1 Гц; 220±11 В, 400±10 Гц от источника постоянного тока 22-30 В Потребляемая мощность 40 В.А
