Частотомер Ф5080

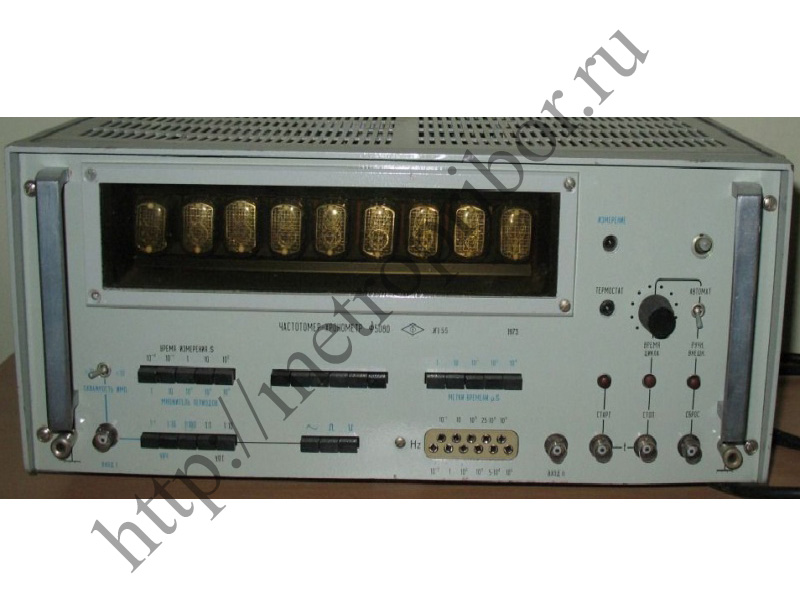

Ф5080 частотомер-хронометр предназначается для измерения частоты и периода электрических колебаний, длительности импульсов, интервалов времени, а также для использования его в качестве делителя частоты и генератора образцовых частот. Частотомер измеряет: — частоту электрических колебаний в диапазоне от 0,1 Гц до 1,5 МГц; — периоды электрических колебаний в диапазоне частот от 0,1 Гц до 1 МГц; — количество электрических импульсов от 1 до 9999999; — длительность положительных и отрицательных импульсов в диапазоне от 10 мкс до 107 мкс; — интервалы времени в диапазоне от 10 мкс до 105 с; — отношение частот в диапазоне от 1:1 до 1,5·105:1 при входных частотах от 10 Гц до 1,5 МГц, подаваемых на «ВХОД І», и от 10 Гц до 1 МГц, подаваемых на «ВХОД ІІ». Конструктивно частотомеры-хронометры Ф5080 состоят из трех основных блоков: каркаса с передней панелью, блока питания, блока кварцевого генератора. Технические характеристики: Предусмотрены выходы импульсных сигналов положительной полярности следующих частот: 10–2 Гц; 10–1 Гц; 1 Гц; 10 Гц; 102 Гц; 103 Гц; 104 Гц; 5·104 Гц; 105 Гц; 106 Гц. Значение амплитуды сигналов на нагрузке 10 кОм — не менее 5 В. Время измерение при измерении частоты — 10–2 с; 10–1 с; 1 с; 10 с; 102 с. Хронометр измеряет длительность одного или среднюю длительность 10, 102, 103, 104 периодов. Разрешающая способность частотомера Ф5080 при длительности считываемых импульсов 0,5 мкс — 1 мкс. Предусмотрены три режима управления работой: автоматический, ручной и дистанционный. Предусмотрена возможность работы во всех режимах с внешним опорным генератором с частотой 1 МГц и напряжением от 1 В до 30 В. Рабочий диапазон входных напряжений хронометра: — при измерении значений частоты синусоидальных сигналов для частот от 10 Гц до 1,5 МГц и использовании усилителя переменного тока — от 0,1 В до 100 В эфф.; — при измерении значений частоты синусоидальных сигналов для частот от 0,1 Гц до 104 Гц и использовании усилителя постоянного тока; — при измерении значений частоты импульсных сигналов — не менее 1 В ампл. во всем диапазоне; — при измерении периода при синусоидальных входных сигналов — от 1 В до 100 В эфф.; — при измерении периода импульсных сигналов — от 1 В до 100 В ампл.; — при измерении количества импульсов и длительности импульсов — от 1 В до 100 В ампл.; — при измерении промежутков времени и по каналам управления при дистанционном управлении — от 5 В до 50 В ампл.; — при работе с внешним опорным генератором 1 МГц — от 1 В до 30 В эфф.; — при измерении отношения частот (ВХОД ІІ) — сигналы синусоидальные амплитудой от 1 В до 100 В эфф. или импульсные положительной полярности, скважности >2 и амплитудой от 1 В до 100 В ампл. Время прогрева термостата внутреннего кварцевого генератора — не более 1 ч. Время прогрева остальной схемы частотомеров — не более 5 мин. Время непрерывной работы — 24 ч. Частотомер Ф5080 имеет шесть коаксиальных входов: — ВХОД I используется при измерении частоты, периода длительности импульсов, количества электрических импульсов и отношения частот для подключения высшей частоты; — ВЫХОД ІІ используется при измерении отношения частот для подключения низшей частоты; — три входа «СТАРТ», «СТОП», «СБРОС» используются при измерении промежутков времени и при дистанционном управлении; — вход «ОПОРНЫЙ ГЕНЕРАТОР» используется при подключении внешнего опорного генератора. Условия эксплуатации приборов хронометры Ф5080: Температура окружающего воздуха — от +10°С до +35°С. Относительная влажность при температуре +20°С — до 80%. Напряжение сети питания — 220±22 В. Частота сети питания — 50±0,5 Гц.
