Описание

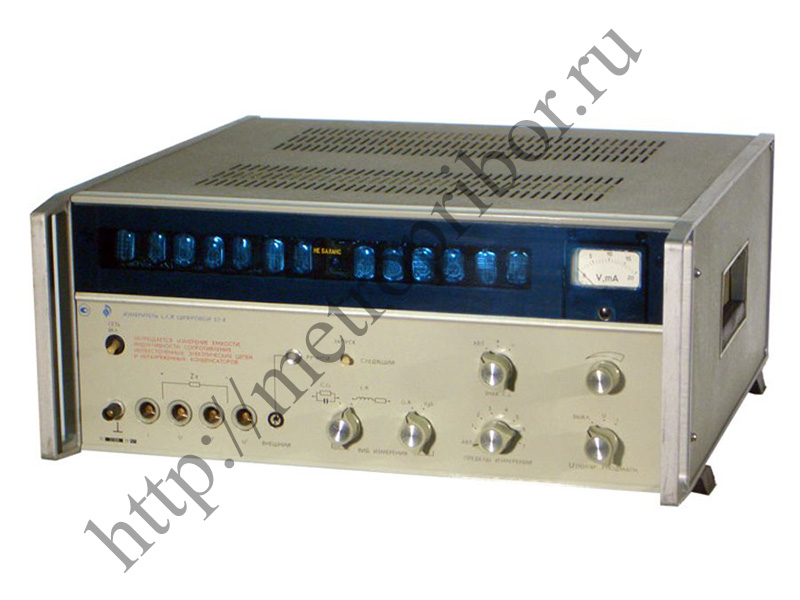

Диапазон измерения: 0,01 нФ-100 мкФ, 0,1 мкГн-100 Гн, 1мОм-10 МОм, 0,1 нСм-См, tg б. Рабочая частота 1 кГц. Погрешность 0,1 %. Автоматизация измерений. Цифровой отсчет. Габариты 490 х 216 х 480 мм. масса 30 кг. Измеритель Е7-8 обеспечивает измерение параметров конденсаторов, катушек индуктивностей, резисторов, различные элементов радиотехнических цепей с цифровым отсчетом измеряемых величин и выводом информации о результатах измерений в коде 8-4-2-1.Измеритель Е7-8 иммитанса может использоваться для определения коэффициента деления трансформаторов, проверки качества экранирования, измерения емкости диодов и переходного сопротивления переключателей. Функциональные возможности прибора Е7-8 могут быть разширены (измерения температуры, давления, влажности и т, д.) за счет использования датчиков преобразующих измеряемую физическую величину в емкость, индуктивность, сопротивление или тангенс угла диэлектрических потерь. Принцип измерения основан на мостовом методе с фазочувствительными детекторами уравновешивания. Отсчет измеряемой величины четырехзначный. Основные технические характеристики прибора Е7-8: Диапазон измерения: емкости (С) ±0,01пФ – 100мкФ индуктивности (L) ±0,1мкГн - 1000Гн сопротивления (R) 0,001Ом - 10МОм проводимости (G) 0,1нСм - 1 См тангенса угла потерь (tg?) 1·10-4 - 1 Пределы допускаемой основной погрешности измерения емкости ±[0,001 (1+0,5tg?)Сх+0.01 пФ+1 ед. сч] (10 мкФ), ±[0.001 (l.5+tg?)Сх+ 1 ед. сч.] (более 10 мкФ индуктивности ±[0,001 (l±tg? )Lх + 0,1 мкГн+1ед сч.) сопротивления ±[0,001 (l+tg?) Rx + l ед. сч.] проводимости ±[0.001 (1 + tg? )Gх+1 ед сч. тангенса угла потерь ±(0.005 tg? + 10-4) при ±C 10 пФ - 10 мкФ. ±(0,005tg ? ±1*10-3) при ±С более 10 мкФ, ±L более 100 мкГн Частота измерения 1000 Гц Напряжение на измеряемом объекте 1,3В. Габаритные размеры 490 х 216 х 480 мм; масса 30 кг.
