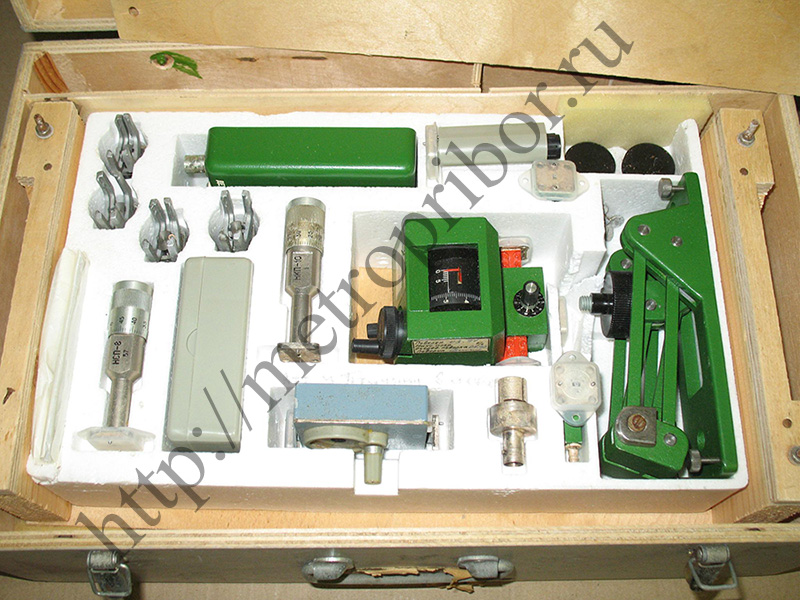

фото линия Р1-40
фото линия Р1-40
Пока нет отзывов
Описание
Р1-40 линия измерительная волноводная предназначается для измерения параметров стоячих волн в волноводных трактах, образующихся в результате интерференции падающей и отраженной волн. Линии измерительные Р1-40 используются для измерения фазы коэффициента отражения, длины волны в волноводе, малых ослаблений. Технические характеристики Р1-40: - Диапазон частот — от 53,57 ГГц до 78,33 ГГц. - Сечение волновода — 3,6?1,8 мм. - Остаточный КСВН — 1,021. - Собственный КСВН — 1,04. - Непостоянство связи зонда с полем линии — 2%. - Относительная шунтирующая проводимость зонда — 0,03. - Затухание СВЧ мощности в волноводе — 0,45 дБ. - Пределы перемещения зонда вдоль волновода — 6 мм. - Погрешность индикации положения зонда — 0,01 мм. - Чувствительность детекторной головки — 30 мВ/мВт. Габаритные размеры — 72?69?101 мм. Масса Р1-40 — 0,8 кг. С помощью Р1-40 по измеренным параметрам стоячих волн рассчитываются КСВН, коэффициент отражения от измеряемой нагрузки, длина волны или частота сигнала и другие параметры СВЧ-трактов. Линии Р1-40 отвечают требованиям к линиям 2-го кл. ГОСТ 11294–74 и отличаются высокой надежностью в жестких условиях эксплуатации.
47 784 ₽ /шт
