Описание

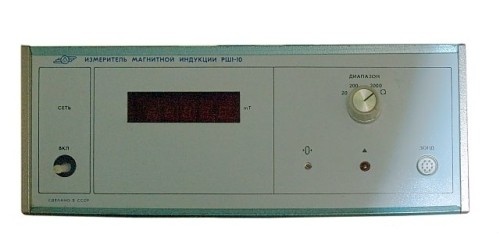

Измеритель магнитной индукции РШ1-10 (на эффекте Холла) предназначен для: — Автоматизация процесса измерения; — Цифровая индикация измеряемой величины в единицах магнитной индукции; — Вывод результатов измерения в цифровом коде на внешние регистрирующие устройства; Прибор измеритель магнитной индукции РШ1-10 представляет собой магнитометр Холла и предназначен для измерения индукции постоянных магнитных полей магнитов, электромагнитов и соленоидов. Измеритель позволяет измерять магнитные поля магнитов и соленоидов. Обеспечивает вывод результатов измерения на внешние регистрирующие и исполнительные устройства. В приборе измеритель магнитной индукции РШ1-10 имеется четырехзначный цифровой индикатор, отградуированный в единицах магнитной индукции. Имеется индикатор полярности магнитного поля. Для измерения магнитного поля используется эффект Холла. Напряжение Холла, пропорциональное измеряемой магнитной индукции, после усиления и детектирования абсолютного уровня преобразуется в двоично-десятичный код, поступающий на цифровое устройство индикации результатов измерения и разъем для подключения внешних регистрирующих устройств. Прибор измеритель магнитной индукции РШ1-10 автоматически производит выбор и переключение пределов измерения, определение полярности магнитного поля; контроль работоспособности цифрового индикатора. Отсчет измеряемой величины в единицах магнитной индукции. Технические характеристики приборов измерители магнитной индукции РШ1-10: Диапазон измерения магнитной индукции: — 0,01Тл-2Тл (магниты и электромагниты); — 0,01Тл-0,3Тл (соленоиды). Основная погрешность измерения магнитной индукции прибором измеритель магнитной индукции РШ1-10: — ±(1,5+10/Визм)% — 0,01Тл-0,1Тл; — ±1,5% — свыше 0,1 мТл, где Визм — измеряемая магнитная индукция, мТл. Питание — 220В±22В, 50Гц±0,5Гц или 220В±11В, 400 (+28/-12)Гц. Потребляемая прибором измеритель магнитной индукции РШ1-10 мощность — не более 50В?А. Заменяет Ш1-8; Масса прибора измеритель магнитной индукции РШ1-10 — 8кг. Габариты — 304?133?320 мм. Изготовитель гарантирует соответствие качества прибора измеритель магнитной индукции РШ1-10 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
