Измеритель Ш1-9

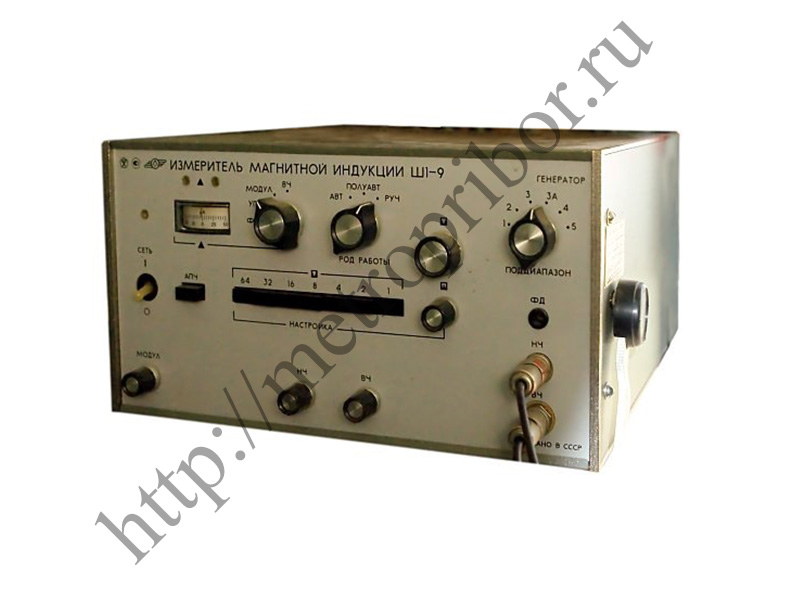

Измеритель магнитной индукции Ш1-9 (Ш19, Ш1 9) Переносной прибор, предназначенный для измерения индукции постоянных полей магнитов, электромагнитов и соленоидов с высокой точностью в лабораторных и цеховых условиях. Диапазон измерения: от 25 до 2500 мТл. Измерители магнитной индукции Ш1-9 представляют собой переносной прибор, предназначенный для измерения индукции постоянных полей магнитов, электромагнитов и соленоидов с высокой точностью в лабораторных и цеховых условиях. Рабочие условия эксплуатации прибора Измеритель магнитной индукции Ш1-9: температура окружающей среды от 278 до 313 К (от 5 до 40° С); относительная влажность воздуха до 98% при температуре 298 К (25° С); атмосферное давление от 60 до 106 кПа (от 450 до 800 мм рт. ст.); напряжение питающей сети (220±22) В, частотой (50±0,5) Гц. Технические данные Диапазон измерения магнитной индукции постоянных магнитных полей — от 25 до 2500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов. Весь диапазон измеряемых индукций перекрывается пятью сменными преобразователями. Прибор Ш1-9 имеет встроенный цифровой индикатор отсчета вели чины измеряемого магнитного поля в единицах магнитной индукции, а также выход для подключения внешнего частотомера. При этом разность результатов измерения частоты встроенным цифровым индикатором и частотомером не превышает ±(0,003+0,1/Визм) % где Визм — показания цифрового индикатора. Прибор Ш1-9 имеет встроенный осциллографический индикатор для наблюдения сигнала ЯМР, а также выход для подключения внешнего осциллографа.  При этом разность показаний при работе с осциллографом и внутренним индикатором сигнала ЯМР не превышает ±0,003% от измеряемого значения магнитной индукции. Прибор Ш1-9 обеспечивает измерение магнитной индукции в полях с неоднородностью до 0,05% на 1 см. При этом отношение сигнала к шуму не менее 1,5. Погрешность при измерении магнитной индукции не превышает: 1) ±(0,01 + 0,1/Визм) % при неоднородности магнитного поля не более 0,02% на 1 см, где Визм — измеряемая магнитная индукция, мТл; 2) ±0,1% при неоднородности магнитного поля в пределах (0,02–0,05)% на 1 см.
