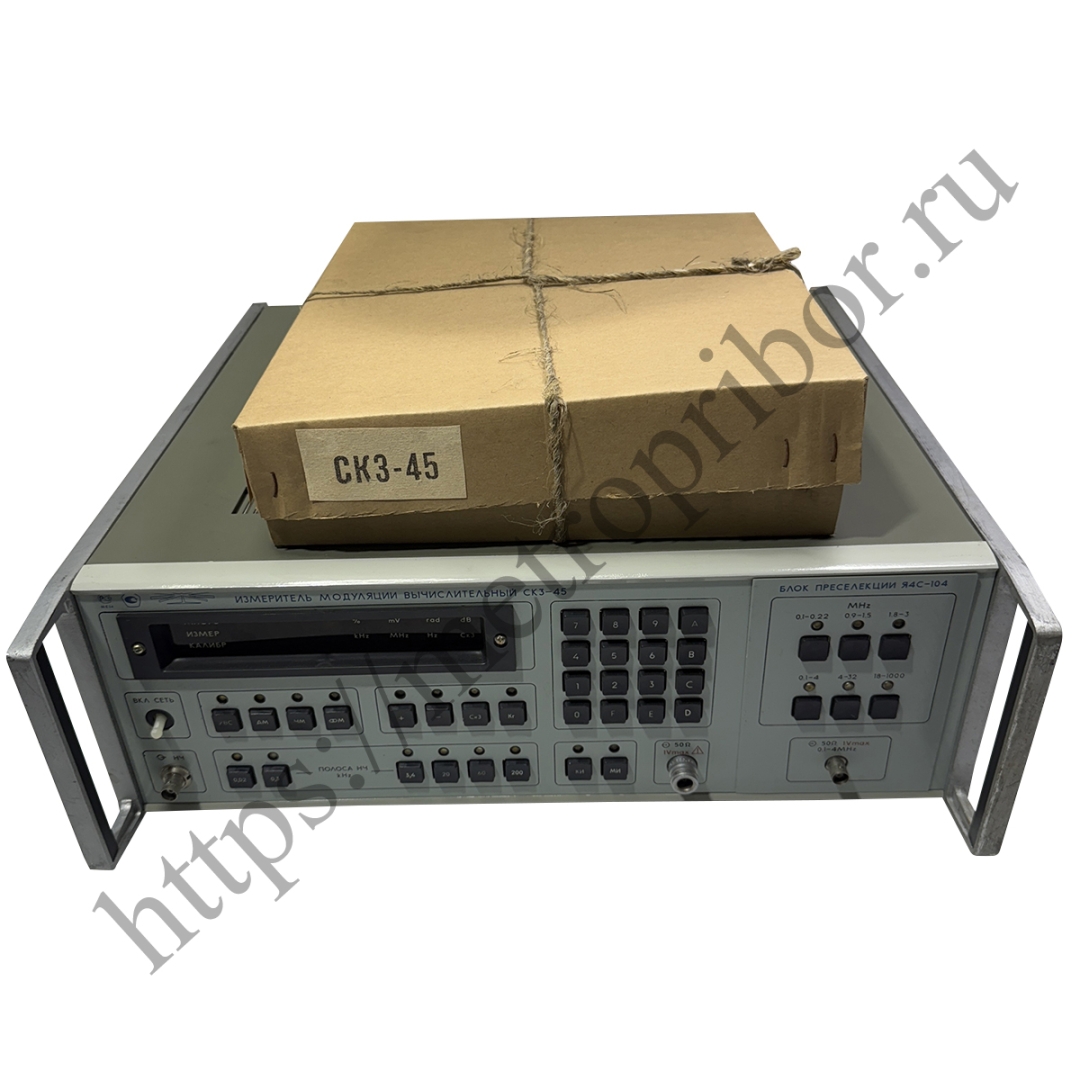

Измеритель СК3-45

Измеритель СК3-45 предназначен для оперативного измерения модуляционных параметров сигналов связной и измерительной аппаратуры. Прибор применяют при настройке, проверке и контроле радиотехнических устройств, средств связи, измерительных генераторов и аппаратуры, работающей с амплитудной, частотной и фазовой модуляцией.

СК3-45 используется на объектах промышленности, безопасности и оборонной сферы, где требуется быстро и точно определить параметры модулированных сигналов. Прибор позволяет измерять напряжение входного сигнала, коэффициент амплитудной модуляции, девиацию частотно-модулированного и фазомодулированного сигналов, частоту модулирующего сигнала и коэффициент гармоник модулирующего сигнала.

Измеритель построен с применением микропроцессорного управления и может работать в автоматизированном режиме через КОП. Благодаря этому СК3-45 подходит для включения в автоматизированные измерительные системы, а также для применения в составе комплексов, где требуется программное управление и цифровая обработка результатов.

Прибор может использоваться как прецизионный демодулятор АМ- или ЧМ-сигнала. Для расширения диапазона частот входного сигнала предусмотрена работа со сменными блоками Я4С-103 и Я4С-103А.

Измеряемые параметры

• Напряжение входного сигнала.
• Коэффициент амплитудной модуляции - АМ.
• Девиация частотно-модулированного сигнала - ЧМ.
• Девиация фазомодулированного сигнала - ФМ.
• Частота модулирующего сигнала.
• Коэффициент гармоник модулирующего сигнала.

Частотный диапазон

• Диапазон частот входного сигнала - 100 кГц-1000 МГц.
• Диапазон частот со сменным блоком Я4С-103 - до 10 ГГц.
• Работа со сменным блоком Я4С-103А - предусмотрена.

Виды модуляции

• Амплитудная модуляция - АМ.
• Частотная модуляция - ЧМ.
• Фазовая модуляция - ФМ.

Принцип действия

Принцип действия измерителя СК3-45 основан на измерении амплитудного или среднеквадратического значения продетектированного сигнала, пропорционального модуляции. Прибор построен по схеме супергетеродинного приемника.

Входной сигнал преобразуется в промежуточную частоту стробоскопическим преобразователем частоты. Настройка на частоту входного сигнала выполняется автоматически с помощью схемы автоподстройки, которая перестраивает гетеродин до получения номинального значения промежуточной частоты.

Сигнал промежуточной частоты поступает на высоколинейные амплитудный и частотный детекторы. Низкочастотный сигнал с выхода частотного или амплитудного детектора поступает на пиковый или среднеквадратический детектор, после чего преобразуется в цифровой код и отображается на цифровых светодиодных индикаторах.

Управление и автоматизация

• Управление режимами прибора - с помощью встроенной микро-ЭВМ.
• Автоматическая калибровка - предусмотрена.
• Оперативная самопроверка - предусмотрена.
• Микропроцессорное управление - предусмотрено.
• Работа через КОП - предусмотрена.
• Применение в автоматизированных измерительных системах - предусмотрено.

Индикация

• Отображение измеряемой величины - цифровое.
• Тип индикаторов - светодиодные.
• Результаты измерений отображаются после преобразования сигнала в цифровой код.

Функциональные возможности

• Оперативное измерение параметров модулированных сигналов.
• Работа с сигналами связной аппаратуры.
• Работа с сигналами измерительной аппаратуры.
• Использование в качестве прецизионного демодулятора АМ-сигнала.
• Использование в качестве прецизионного демодулятора ЧМ-сигнала.
• Автоматическая настройка на частоту входного сигнала.
• Расширение частотного диапазона с помощью сменных блоков.

Габариты и масса

• Габаритные размеры - 490 x 175 x 480 мм.
• Масса - 17,5 кг.

Особенности прибора

• Вычислительный измеритель модуляции.
• Диапазон частот 100 кГц-1000 МГц.
• Расширение диапазона до 10 ГГц со сменным блоком Я4С-103.
• Измерение параметров АМ, ЧМ и ФМ-сигналов.
• Измерение напряжения входного сигнала.
• Измерение частоты модулирующего сигнала.
• Измерение коэффициента гармоник модулирующего сигнала.
• Построение по схеме супергетеродинного приемника.
• Автоматическая подстройка частоты входного сигнала.
• Высоколинейные амплитудный и частотный детекторы.
• Пиковый и среднеквадратический режимы детектирования.
• Встроенная микро-ЭВМ для управления, калибровки и самопроверки.
• Цифровая светодиодная индикация.
• Работа через КОП и применение в составе АИС.
