Описание

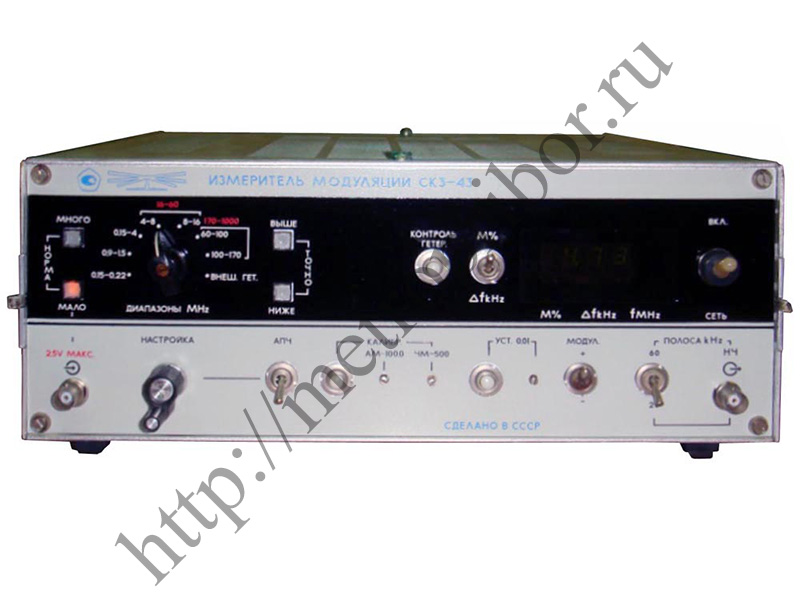

Измеритель СК3-43 (СК343, СК3 43, ck3-43, ck343, ck3 43) Диапазон несущих частот: 0,15–500 МГц (АМ); 4–1000 МГц (ЧМ). Диапазон модулирующих частот: 0,03-60кГц. Чувствительность: 50 мВ (0,15-4 МГц и 250-500 МГц), 30 мВ (4-250 МГц), 300 мВ (500-1000 МГц). Пределы измерения: девиации частоты 1-500кГц; коэффициента АМ 1–100%. Встроенный электронно-счетный частотомер, переменная полоса пропускания по НЧ, преселекция входного сигнала. Измеритель СК3-43 модуляции предназначен для прецизионного измерения параметров AM сигналов различной передающей аппаратуры и измерительных генераторов. Наличие цифрового отсчета измеряемой величины, непрерывной индикации настройки на частоту входного сигнала и его уровня, автоматической подстройки частоты гетеродина и установки частоты гетеродина по встроенному частотомеру значительно сокращает время измерения. Благодаря автоматической стабилизации уровня в широком динамическом диапазоне, малым искажениям, вносимым трактом прибора Измеритель СК3-43 в измеряемый сигнал при демодуляции, можно с высокой точностью проводить анализ огибающей сигнала с помощью внешних приборов — анализаторов спектра, ИНИ, осциллографов, подключенных к НЧ выходу. Наличие в приборе Измерители СК3-43 переключаемой полосы частот тракта НЧ позволяет анализировать сигнал при оптимальном соотношении сигнал/шум. Преселекция выходного сигнала в режиме апериодического входа обеспечивает измерение коэффициента AM при наличии гармоник несущей частоты. Основные данные Диапазон несущих частот: 0,15 МГц-500 МГц (в режиме AM), 4 МГц-1000 МГц (в режиме ЧМ) Диапазон модулирующих частот 0,03кГц-60кГц. Чувствительность: 50 мВ (0,15–4 МГц и 250–500 МГц), 30 мВ (4–250 МГц), 300 мВ (500–1000 МГц). Пределы измерения: девиации частоты 1–500 кГц; коэффициента AM 1 -100%. Основная погрешность измерения: девиации частоты (0,05?f+?f ш) кГц; коэффициента AM (0,05 М + 0,5)%. Коэффициенты гармоник, вносимых прибором в сигнал модуляции: 0,2% (до 30 кГц), 0,5% (до 100 кГц), 1% (до 150 кГц), 2% (до 500 кГц). Коэффициенты гармоник, вносимых в огибающую AM сигнала, при измерении коэффициента AM: 0,5% (до 30%), 1% (до 90%). — Встроенный электронно-счетный частотомер; — Малые искажения закона модуляции измеряемого сигнала; — Переменная полоса пропускания по НЧ; — Преселекция входного сигнала. Габаритные размеры 355?140?500 мм. Масса прибора Измеритель СК3-43 — 9,5 кг.
