Описание

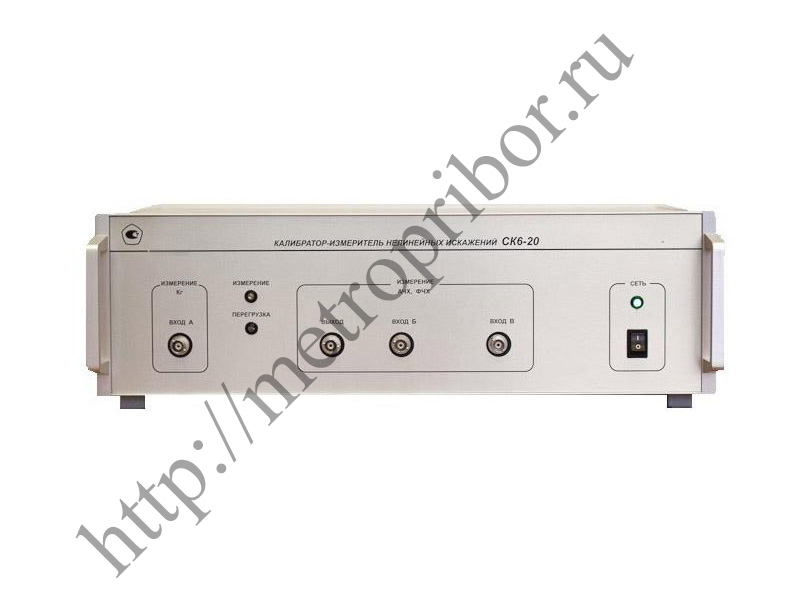

Калибратор-измеритель нелинейных искажений. Выполняет авто измерения и воспроизводит коэффициенты гармоник исследуемого гармонического сигнала, измерение частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, а также индикацию коэффициента передачи и фазового сдвига четырехполюсников. Диапазон частот первой гармоники в режиме измерений 0,01...200 кГц; погрешность до 4 %; диапазон индицируемых уровней гармонических составляющих и коэффициента передачи четырехполюсников, -110... 0 дБ. Габаритные размеры, 380 ? 160 ? 450 мм, вес 7 кг. Для автоматических измерений коэффициента гармоник, частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, индикации коэффициента передачи и фазового сдвига четырехполюсников, а также для воспроизведения коэффициентагармоник. Применяются в качестве рабочих эталонов коэффициента нелинейных искажений на объектах сферы обороны и безопасности и в промышленности. Калибратор-измеритель СК6-20 функционирует под управлением внутреннего микропроцессора, его широкие функциональные возможности определяются применением скоростного аналого-цифрового преобразователя и цифровой обработкой сигнала. Результаты измерений передаются по каналу USB во внешнюю ПЭВМ, где происходит их математическая обработка, представление на экране монитора в линейном или логарифмическом масштабе, и сохранение в файловой системе компьютера. СК6-20 может функционировать в трех основных режимах: - Измерение коэффициента гармоник, а также частоты и амплитуды первой гармоники. - Формирование синусоидального сигнала с нормированным содержанием гармоник в режиме работы от внешнего генератора сигналов 33220A (внесен в Госреестр СИ под №32993-06, производитель – компания Agilent Technologies), управляемого по интерфейсу USB. - Определение амплитудно- и фазочастотных характеристик четырехполюсников.Управление работой калибратора-измерителя осуществляется по программе в диалоговом режиме. В СК6-20 предусмотрены самопроверка, частичная диагностика неисправностей и статистическая обработка результатов измерений. По устойчивости и прочности к климатическим и механическим воздействиям калибратор-измеритель нелинейных искажений СК6-20 соответствует требованиям, установленным для изделий группы 3 по ГОСТ 22261. Калибратор-измеритель нелинейных искажений СК6-20 (далее – калибратор-измеритель, СК6-20) предназначен для автоматических измерений и воспроизведения коэффициентов гармоник исследуемого гармонического сигнала, а также измерений частоты и амплитуды первой гармоники, а также индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой и индикации коэффициента передачи и фазового сдвига четырехполюсников. СК6-20 может использоваться в качестве рабочего эталона коэффициента нелинейных искажений. Основные технические характеристики прибора СК6-20: ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ГАРМОНИК (Кг) Диапазон частот первой гармоники в режиме измерений Кг, кГц 0,01 … 200 Диапазон измеряемых значений Кг, % 0,001 … 100 Пределы допускаемой абсолютной погрешности измерения Кг, % от 0,005 до 4 % Режим индикации уровня и фазовых сдвигов гармоник, а также коэффициента передачи и фазового сдвига четырехполюсников: диапазон индицируемого уровня гармонических составляющих и коэффициента передачи четырехполюсников, дБ с разрешающей способностью, дБ минус 110 … 0 0,01 диапазон индицируемого фазового сдвига с разрешающей способностью от 0° до 360° 0,1° ИЗМЕРЕНИЕ ЧАСТОТЫ И АМПЛИТУДЫ ПЕРВОЙ ГАРМОНИКИ Диапазон частот, кГц 0,01 … 200,00 Диапазон измеряемой амплитуды первой гармоники, В 0,01 … 2,00 Пределы допускаемой относительной погрешности измерения частоты первой гармоники, % ± 0,006 пределы допускаемой относительной погрешности измерения амплитуды первой гармоники: в диапазоне от 10 мВ до 1 В, % в диапазоне от 1 до 2 В, % ± 1,8 ± 0,6 ВОСПРОИЗВЕДЕНИЕ КОЭФФИЦИЕНТА ГАРМОНИК (с использованием внешнего генератора 33220А) Диапазон частот первой гармоники в режиме воспроизведения Кг, кГц 0,010 … 200 Диапазон воспроизводимых значений Кг, % с минимальным шагом, % 0,01 … 100 0,01 Пределы допускаемой абсолютной погрешности воспроизведения Кг в частотном и динамическом диапазонах - как у измерителя СК6-20 Питание от сети переменного тока 220 В: потребляемая мощность СК6-20 60 Габаритные размеры, мм, не более 380 ?160 ? 450 Масса, кг, не более 7 КОМПЛЕКТНОСТЬ:Наименование Калибратор-измеритель нелинейных искажений СК6-20 Комплект комбинированный в составе: вставка плавкая ВП1-1А-250В кабель USB кабель измерительный Руководство по эксплуатации Программное обеспечение на компакт-диске Дополнительно: Генератор 33220A - Поставка по отдельному заказу
