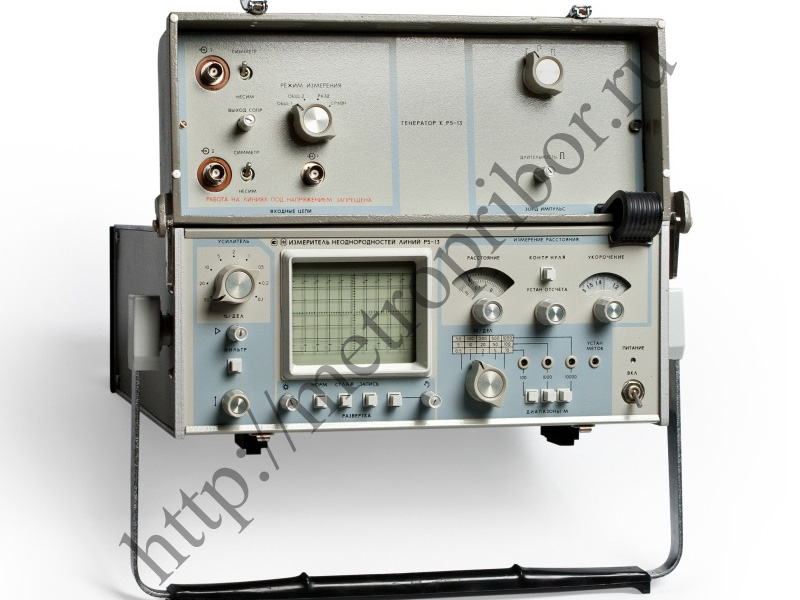

Измеритель Р5-13/1

Измеритель Р5-13/1 неоднородностей линии передач предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности. Малогабаритные, портативные измерители, выполненные на полупроводниковых приборах и микросхемах, могут использоваться в полевых и лабораторных условиях не только для измерений на поврежденные линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин, симметрирования по временной задержке с большой годностью Во всех приборах имеется возможность питания от сети постоянного тока: 12,6 В (Р5-10, Р5-12, Р5-12/1, Р5-13, Р5-13/1, Р5-15); 24 В (P5-11); 27 В (Р5-10, Р5-10/1). Приборы Р5-10/1, Р5-12, Р5-13 имеют автономный источник питания — батареи аккумуляторов, выполненный в виде сменного блока и входящего в комплект поставки вместе с зарядным устройством. Принцип действия приборов основан на методе импульсной рефлектометрии - современном методе исследования распределенных систем, позволяющем наблюдать одновременно всё неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности. Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в омах, генри, фарадах. Выполнены на полупроводниковых приборах и микросхемах. Современные измерители параметров неоднородиостеи линий передач пикосекундного диапазона отличаются высокой разрешающей способностью по расстоянию, составляющей единицы сантиметров (для линий с воздушным заполнением).
