Описание

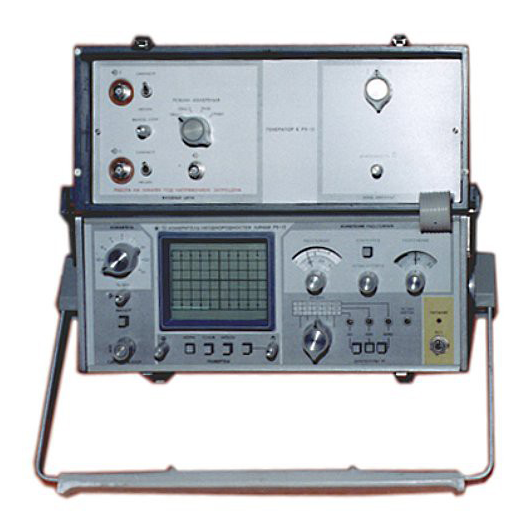

Рефлектометр, длина линии 0,1 м - 300 Км Измеритель Р5-23/1 предназначен для проведения следующих операций на воздушных и кабельных линиях электропередачи и связи: обнаружение повреждения и определение его характера (обрыв, короткое замыкание, утечка, сосредоточенная неоднородность волнового сопротивления, асимметрия в проводах, нарушение контакта, вставки, неоднородности от резкого изменения сопротивления изоляции и др.); определение расстояния до повреждения и неоднородности от 100 м до 300 км; передача рефлектограммы линии через интерфейс типа RS-232. Измерители Р5-23/1, могут быть использованы не только для измерения на поврежденных линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длины и симметрирования. Р5-23 в отличие от Р5-23/1 имеет выполненный в виде сменного блока автономный источник питания — батареи аккумуляторов. Основные технические характеристики Р5-23/1 Диапазоны измерения расстояния, км: 0 - 0,3; 0 - 1; 0 - 3; 0 - 10; 0 - 30; 0 - 100; 0 - 300 - Предел допускаемой основной погрешности измерения расстояния: - в нормальных условиях применения не более ±1% - в рабочих условиях применения не более ±2% - Коэффициент укорочения 1 - 2,5 - Погрешности установки коэффициента укорочения ±1% - Минимальное измеряемое расстояние до неоднородности 5 м - Амплитуда зондирующего импульса на нагрузке 75 Ом: - при длительности 0,05; 0,1 мкс — 10 В - при длительности 0,3; 3; 10; 30 мкс — 20 В - при длительности 100 мкс — 2 В - Интерфейс RS 232 - Питание: 220 В, 50 Гц, 400 Гц; =27 В; аккумулятор 12 В (только Р5-23) - Потребляемая мощность 40 В·А; 30 Вт - Габариты 160х274х430 мм - Масса Р5-23/1 9,8 кг - Возможная замена: Р5-24
