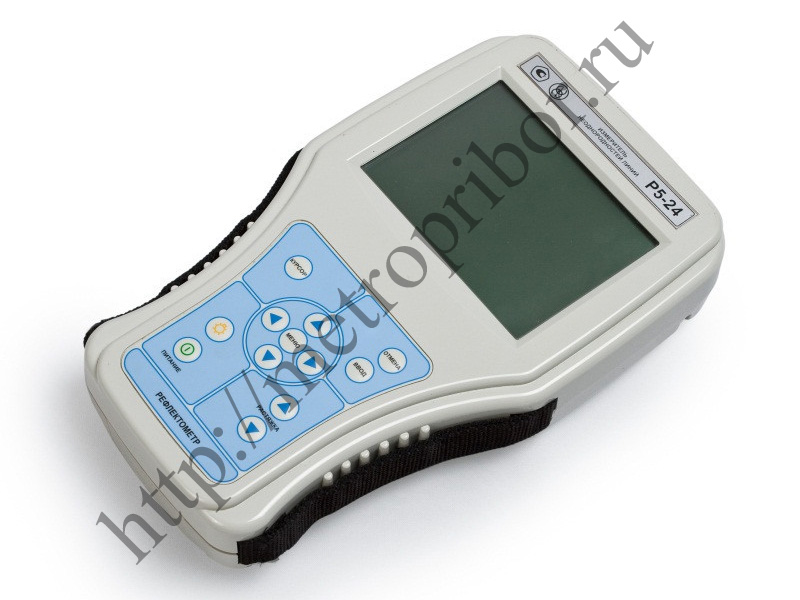

Измеритель Р5-24

Р5-24 измеритель неоднородностей линий применяется для: — проведения основных измерений на протяженных кабелях (коаксиальных, силовых, связи и т. д.) длиной до 100 км; — обнаружения повреждения и определения его характера (обрыв, короткое замыкание, утечка, нарушение контакта, вставки и др.); — определения расстояния до повреждения или неоднородности. Технические характеристики Р5-24: Диапазоны измерения расстояния: — от 0 км до 0,03 км; — от 0 км до 0,1 км; — от 0 км до 0,3 км; — от 0 км до 1 км; — от 0 км до 3 км; — от 0 км до 10 км; — от 0 км до 30 км; — от 0 км до 100 км. Основные погрешности измерения расстояния: — на диапазоне до 30 км, до 100 км — 0,3%; — на диапазоне до 30 м, до 100 м — 1%. Пределы установки коэффициента укорочения измерителей — от 1 до 7. Минимальное измеряемое расстояние (при Ку=1,5) — 1 м. Длительность зондирующего импульса — от 10 нс до 10 мкс. Амплитуда зондирующего импульса Р5-24 на нагрузке 50 Ом: — длительность до 50 нс — 2,5 В; — длительность от 50 нс — от 3,5 В до 30 В. - Запоминание внутренней энергонезависимой памятью — не менее 100 рефлектограмм. - Перекрываемое затухание — 80 дБ. - Диапазон выходных сопротивлений — от 30 Ом до 470 Ом. - Внешний порт — RS-232 С. - Время непрерывной работы от аккумуляторов — 2 ч. - Габаритные размеры — 315?180?60 мм. - Масса измерителя с блоком питания — 1,9 кг. - Условия эксплуатации Р5-24: - Температура окружающей среды — от -20 С до +50 С. - Относительная влажность при температуре 25° С — 98%. Электропитание приборов измерители Р5-24: — от сети переменного тока — 220 В, 50 Гц; — максимальная потребляемая мощность — 22 В·А; — от сети постоянного тока — от 10, А до 18, А; — максимальная мощность Р5-24 — 12 Вт; — от автономного источника — Nicd(NiMh) аккумуляторы 4хАА 2000 mAh (мАч).
