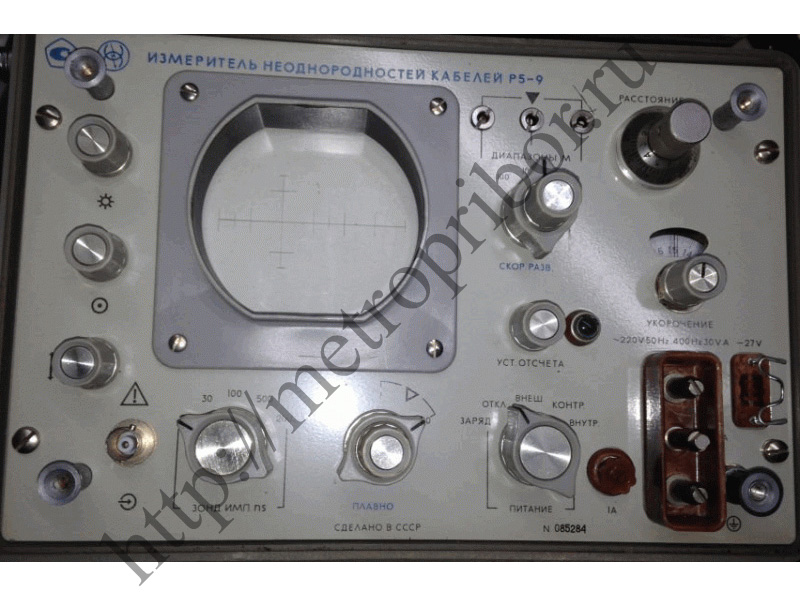

Измеритель Р5-9

Р5-9 измеритель неоднородностей кабелей предназначен для обнаружения неоднородности в кабелях, определения расстояния до неоднородности и ее характера (обрыв, короткое замыкание). Измерители Р5-9 можно использовать для контроля состояния кабелей, прогнозирования и обнаружения неисправности, измерения длины (временной задержки) кабелей, выравнивание их длины по временной задержке. Прибор можно использовать для контроля различных линий связи, электропередачи и т, п. Технические характеристики Р5-9: Диапазоны измеряемых расстояний — от 0 до 100 м; от 0 до 1000 м; от 0 до 10 000 м. Диапазоны временных задержек — от 0 до 1 мкс; от 0 до 10 мкс; от 0 до 100 мкс. Интервал плавной регулировки длительности развертки — от 1 мкс до 1,6 мкс; от 5 мкс до 10 мкс; от 5 мкс до 100 мкс. Погрешность измерения расстояния (временной задержки), выраженная в процентах от предельного значения на диапазоне — ±1%. Масштаб калибрационных меток времени — 1 мкс ±0,1%. Длительность зондирующего импульса на нагрузке 50 Ом — 10 нс; 30 нс; 100 нс; 500 нс; 2000 нс ±20%. Амплитуда зондирующего импульса на нагрузке 50 Ом: — при длительности 10 нс; 30 нс — не менее 10 В; — при длительности 100 нс; 500 нс; 2000 нс — не менее 30 В. Минимальная длина измеряемых кабелей при коэффициентах укорочения волны 1,5 — 1 м. Непосредственный отсчет расстояния в единицах длины при коэффициенте укорочения волны — от 1 м до 2,5 м. Точность установки коэффициента укорочения — не более ±1%. Чувствительность усилителя отраженных сигналов — не менее 0,015 мм/мВ. Время нарастания переходной характеристики Р5-9 — не более 20 нс. Максимальная высота изображения сигнала на экране ЭЛТ при максимальном усилении — не менее 15 мм. Перемещение линии развертки в вертикальном направлении вверх и вниз от центра экрана — не менее 10 мм. Размер рабочего участка развертки на экране ЭЛТ — не менее 60 мм. Питание от сети переменного тока: — напряжением 220±22 В; частотой 50±0,5 Гц; — напряжением 220±11 В; частотой от 372 Гц до 412 Гц. Питание от сети постоянного тока — напряжением 27±2,7 В. От встроенного автономного источника питания — перезаряжаемая аккумуляторная батарея. Потребляемая мощность измерителя Р5-9: — от сети переменного тока — не более 30 В·А; — от сети постоянного тока — не более 15 Вт. Потребляемый ток от автономного источника питания — не более 550 мА. Габаритные размеры — 213?310?455 мм. Масса прибора с автономным источником питания — не более 12,5 кг. Условия эксплуатации Р5-9: Температура окружающего воздуха — от -30° С до +50° С. Относительная влажность при +35° С — до 98%.
