Описание

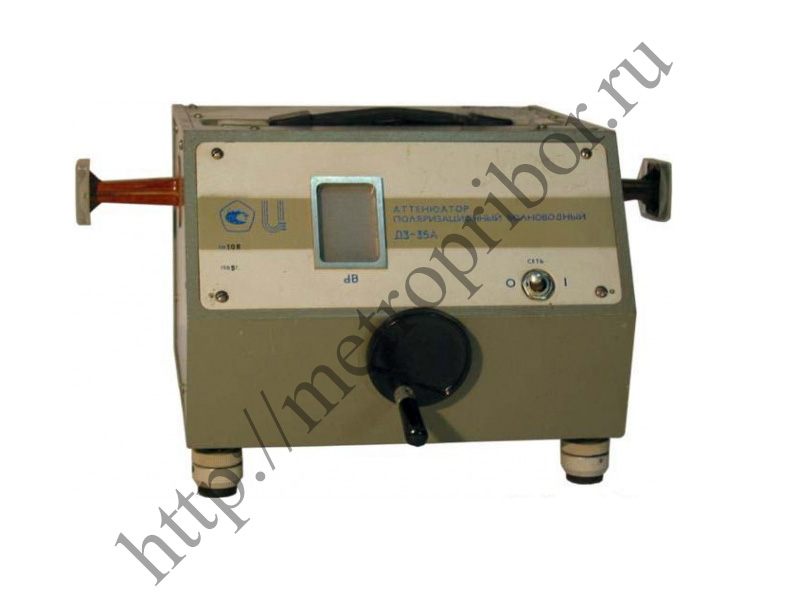

Д3-35 аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач. Технические характеристики Д3-35: Диапазон частот - от 17,44 ГГц до 25,86 ГГц. Пределы изменения ослабления - от 0 до 70 дБ. Основная погрешность установки ослабления при А: - до 50 дБ - ±0,3 дБ; - до 60 дБ - ±0,66 дБ; - до 70 дБ - ±1,06 дБ. Допустимая мощность - 0,3 Вт. КСВН аттенюатора Д3-35 - 1,2. Сечение волновода - 11,5?5,5 мм. Габаритные размеры - 315?270?210 мм. Масса - 5,5 кг. Д3-35 относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к устройствам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Д3-35 используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства. В основу построения положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней. Аттенюаторы Д3-35 состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
