Аттенюатор Д4-3

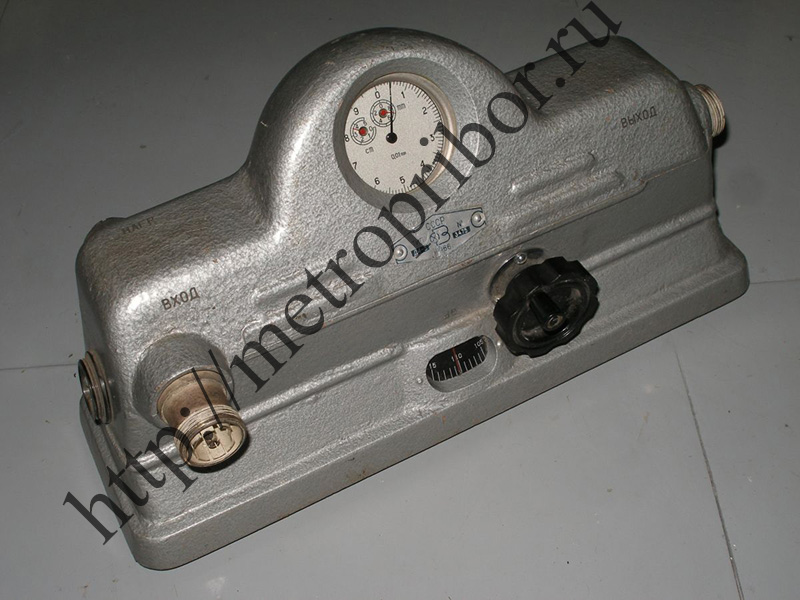

Д4-3 плавный аттенюатор - предельный аттенюатор емкостного типа (величина емкости - 38 пФ) - применяется для получения плавно изменяющегося ослабления высокочастотной мощности, а также для измерения ослабления различных радиоустройств.   Технические характеристики Д4-3:   Диапазон частот - от 100 МГц до 1000 МГц. Входное и выходное сопротивление аттенюаторов - 75 Ом. Ослабление при линейном участке характеристики ослабления от 45 дБ - от 30 дБ до 100 дБ. КСВн на входе (от 45 дБ) - не более 1,5.   КСН на выходе: - от 100 МГц до150 МГц - не более 1,9; - от 150 МГц до 1000 МГц - не более 1,5.   Погрешность ослабления Д4-3 в согласованном тракте: - шкала индикатора с применением графиков - не более 1 дБ; - шкала, градуированная в децибелах с использованием частотных поправок - не более ±1,5 дБ.   Максимальная погрешность разностного ослабления в согласованном тракте (от 45 дБ) - не более ±0,2 дБ. Мощность на входе аттенюатора - 10 Вт.   Кабели, придаваемые к прибору Д4-3: - КСВн - не более 1,2; - затухание - не более 0,4 дБ (частота 1000 МГц).   Габаритные размеры - 350?170?180 мм. Масса - не более 6 кг.   В основе действия приборов аттенюаторы Д4-3 лежит принцип, согласно которому электромагнитная энергия, возбуждаемая в круглом волноводе с диаметром меньше критического, затухает по определенному закону, и, начиная с некоторой длины волновода, этот закон становится экспоненциальным.   Прибор состоит из следующих основных частей: - возбуждающая часть (тройник) - отрезок коаксиальной линии заканчивающейся с концов нормальными 75-омными разъемами; - воспринимающая часть - предельный волновод, в котором перемещается плунжер с воспринимающим электродом и телескопической 75-омной линией, которая заканчивается выходным штепсельным гнездом; - отсчетно-приводная система - состоит из: приводного механизма, шкалы отсчета ослабления в децибелах и устройства для точного отсчета линейного перемещения плунжера. - корпус.   Диаметр предельной трубки - 20,9 мм. Рабочий ход плунжера - 50 мм.   Специальный индикатор: - точность отсчета - 0,01 мм; - длина хода - 50 мм.
