Описание

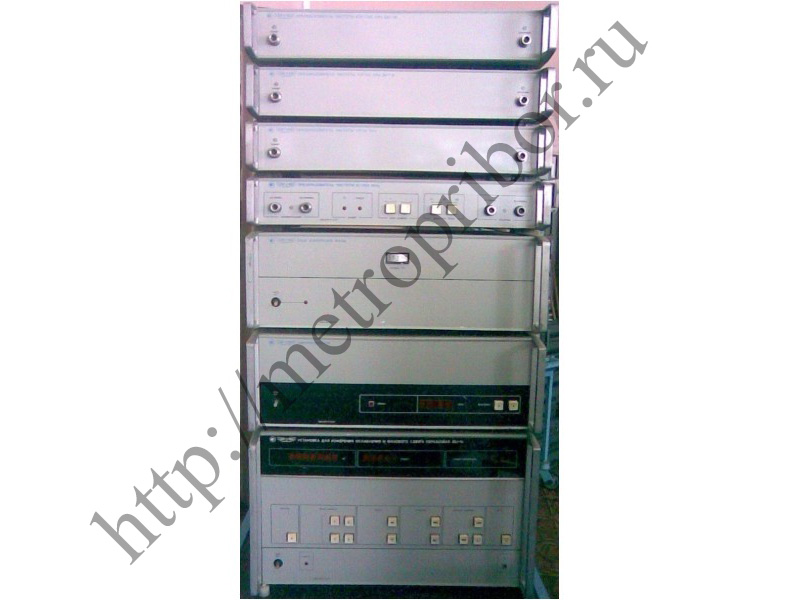

ДК1-16 измеритель ослаблений и фазового сдвига предназначен для калибровки и поверки фазовращателей и аттенюаторов как отдельных, так и встроенных в генераторы сигналов, имеющих два выхода, а также для измерения модуля и фазы коэффициентов передачи различных четырехполюсников. Измерители ДК1-16 являются образцовыми метрологическими средствами для измерения ослабления и фазового сдвига, модуля и фазы коэффициентов передачи различных четырехполюсников. Измеритель ослаблений и фазового сдвига ДК1-16 состоит из семи блоков: - установки для измерения ослабления и фазового сдвига; - блока измерения фазы; - синхронизатора; - преобразователя частоты от 0,1 МГц до 1100 МГц; - преобразователя частоты от 1,07 ГГц до 4 ГГц; - преобразователя частоты от 3,2 ГГц до 8,2 ГГц; - преобразователя частоты от 8,15 ГГц до 17,85 ГГц. Технические характеристики ДК1-16: Диапазон частот - от 0,1 МГц до 17,85 МГц. Пределы измерения ослаблений: - в диапазоне частот от 100 кГц до 8,2 ГГц - от 0 до 140 дБ; - в диапазоне частот от 8,2 ГГц до 17,85 ГГц - от 0 до 120 дБ. Пределы измерения фазового сдвига для ДК1-16 - от 0 до 360°. Разрешающая способность измерений - 0,001 дБ. Основная погрешность ослабления на постоянном токе - от ±0,004 дБ до ±0,022 дБ. Систематическая погрешность измерения ослаблений - от ±0,01 дБ до ±2,5 дБ. Систематическая погрешность измерения фазового сдвига - от ±0,6° до ±20°. Разрешающая способность измерения фазы - 0,1°. Входное сопротивление - 50 Ом. КСВН: - в диапазоне частот от 0,1 МГц до 1100 МГц - не более 1,25; - в диапазоне частот свыше 1,07 МГц до 12,05 ГГц - не более 1,3; - в диапазоне частот свыше 12,05 МГц до 17,85 ГГц - не более 1,5. Высокочастотный тракт ДК1-16 - 50 Ом; 75 Ом. Чувствительность - 10-17 Вт. Интервал рабочих температур - от +5° С до +40° С. Наработка на отказ - не менее 5000 ч. Питание от сети: - с напряжением - 220 В±10%; - с частотой - 50 Гц. Потребляемая мощность - не более 374 В·А. Габаритные размеры установки ДК1-16: - блока измерения ослабления - 488?475?293 мм; - блока измерения фазы - 488?475?173 мм; - блока синхронизатора - 488?475?173 мм; - блока преобразования частоты - 488?475?93 мм. Масса: - блока измерения ослабления - не более 33 кг; - блока измерения фазы - не более 17 кг; - блока синхронизатора - не более 23 кг; - блока преобразования частоты - не более 17 кг. Установка ДК1-16 позволяет: - измерять диаграммы направленности антенн по фазе и амплитуде; - измерять высокую степень экранировки генераторов и различных радиотехнических устройств; - измерять чувствительность приемников спутникового телевидения и спутниковых систем связи; - измерять ослабление, усиление, чувствительность узлов и систем радиорелейной связи, узлов приемно-передающих трактов. Принцип действия измерителя основан на измерении отношения мощности сигнала, проходящего через исследуемый четырехполюсник, относительно опорного сигнала. Представляет собой двухканальный приемник c двойным супергетеродированием. Измеритель ослаблений и фазового сдвига имеет встроенный микропроцессор, обеспечивающий автоматизацию функций управления и обработки данных. ДК1-16 могут быть использованы в составе автоматической измерительной системы с работой через КОП.
