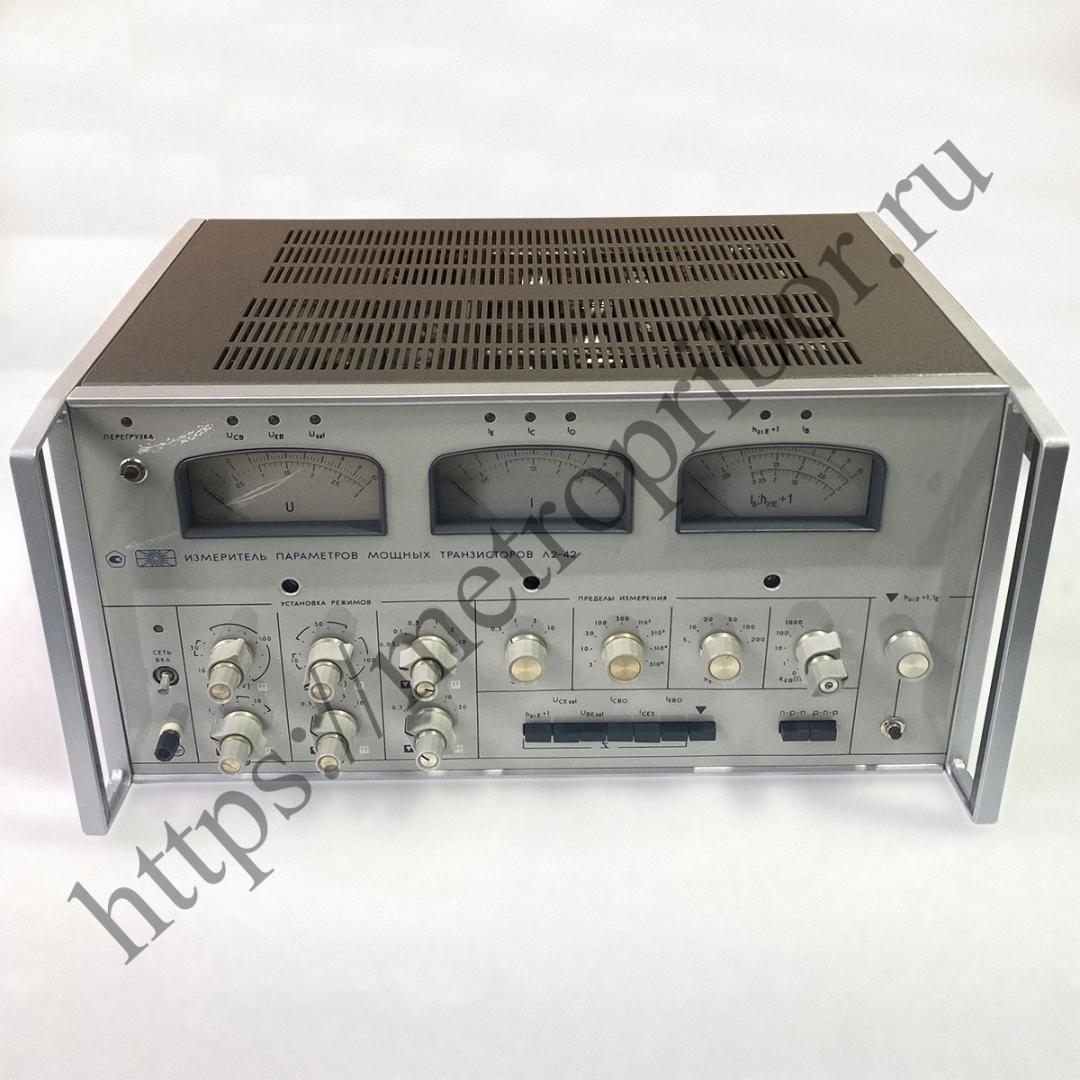

Измеритель Л2-69

Измеритель Л2-69 предназначен для измерения и контроля статических параметров мощных транзисторов и диодов. Прибор применяют при входном и технологическом контроле полупроводниковых приборов в лабораторных и цеховых условиях, а также при проверке параметров силовых элементов радиоэлектронной и электротехнической аппаратуры.

Л2-69 позволяет контролировать основные параметры мощных транзисторов и диодов в заданных режимах по напряжению и току. Прибор используют при отбраковке, подборе, сравнении и контроле качества полупроводниковых приборов, когда требуется измерять коэффициент передачи по току, обратные токи, начальные токи, напряжения насыщения и прямое напряжение диодов.

Измеритель может работать как самостоятельный прибор или в составе многопостовой измерительной системы с управлением от ЭВМ через КОП. Наличие цифровой индикации, встроенных средств автоматизации и возможности подключения к КОП повышает производительность измерений и делает Л2-69 удобным для серийного контроля.

Прибор Л2-69 заменяет измеритель Л2-42. По сравнению с ним Л2-69 имеет расширенные пределы измерения, более высокие режимные напряжения и токи, возможность измерения обратного тока и прямого напряжения диодов, повышенную производительность измерений, цифровую индикацию и средства автоматизации.

Измеряемые параметры

• Статический коэффициент передачи по току h21э.
• Обратный ток коллектора Iкбо.
• Обратный ток эмиттера Iэбо.
• Начальный ток коллектора Iк нач транзисторов.
• Обратный ток диодов.
• Напряжение насыщения база-эмиттер Uбэ нас.
• Напряжение насыщения коллектор-эмиттер Uкэ нас.
• Прямое напряжение диодов.
• Модуль коэффициента передачи по току |h21э|.

Пределы измерения

• Пределы измерения статического коэффициента передачи по току h21э - 5-9990.
• Пределы измерения обратных токов Iкбо и Iэбо - по режимам контроля транзисторов.
• Пределы измерения начального тока Iк нач транзисторов - по режимам контроля транзисторов.
• Пределы измерения обратного тока диодов - 10^-7-10^-1 А.
• Пределы измерения напряжений насыщения Uбэ нас и Uкэ нас - 0,05-10 В.
• Пределы измерения прямого напряжения диодов - 0,05-10 В.
• Предел измерения модуля коэффициента передачи по току |h21э| - 32.

Погрешность измерений

• Погрешность измерений - 5%.

Режимные напряжения и токи

• Режимные напряжения - 0,5-200 В.
• Режимные токи - 0,1-50 А.

Управление и автоматизация

• Работа как самостоятельный прибор - предусмотрена.
• Работа в составе многопостовой измерительной системы - предусмотрена.
• Управление от ЭВМ через КОП - предусмотрено.
• Цифровая индикация - предусмотрена.
• Встроенные средства автоматизации - предусмотрены.
• Подключение к КОП - предусмотрено.

Питание и потребляемая мощность

• Потребляемая мощность - 300 В·А.

Габариты и масса

• Конструктивное исполнение - 2 блока.
• Габаритные размеры - 480 x 488 x 175 мм.
• Масса - 45 кг.

Замена

• Заменяет измеритель Л2-42.

Особенности прибора

• Измеритель параметров мощных транзисторов и диодов.
• Контроль статических параметров полупроводниковых приборов.
• Применение для входного и технологического контроля.
• Измерение h21э в пределах 5-9990.
• Измерение обратного тока диодов 10^-7-10^-1 А.
• Измерение напряжений насыщения и прямого напряжения диодов 0,05-10 В.
• Режимные напряжения до 200 В.
• Режимные токи до 50 А.
• Погрешность измерений 5%.
• Работа автономно и в составе многопостовой измерительной системы.
• Управление от ЭВМ через КОП.
• Цифровая индикация и встроенная автоматизация измерений.
• Повышенная производительность по сравнению с Л2-42.
