Описание

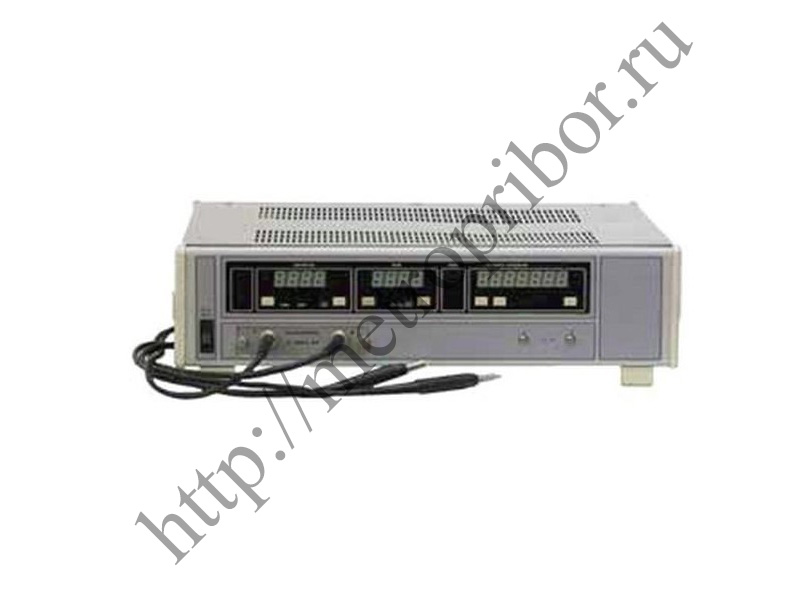

ФК2-40 измеритель разности фаз и отношения уровней предназначен для измерения разности фаз между двумя синусоидальными сигналами, напряжения, отношения уровней сигналов, коэффициентов передачи четырехполюсников. Измерители ФК2-40 или программируемые автоматизированные фазометры-вольтметры могут работать в ручном режиме или в составе АИС через интерфейс IEC 625. Технические характеристики ФК2-40: Диапазон частот — от 1 МГц до 1000 МГц. Пределы измерения разности фаз — 0±180°. Пределы погрешности измерения разности фаз: — при равных уровнях входных сигналов — ±0,35°; — при изменении уровней сигналов в динамическом диапазоне 50 дБ — 1,5°. Пределы измерения напряжений сигнала: — в канале, А — от 0,15 мВ до 1000 мВ; — в канале Б — от 0,05 мВ до 1000 мВ. Пределы погрешности измерения напряжения при уровне 100 мВ: — в диапазоне частот от 1 МГц до 500 МГц — 6%; — в диапазоне частот от 500 МГц до 1000 МГц — 15%. Пределы измерения отношения уровней — 80 дБ. Динамический диапазон пределов погрешности измерения отношения уровней при изменении уровня сигнала 50 дБ — 0,15 дБ. Развязка между каналами измерителей ФК2-40: — на частоте от 1 МГц до 300 МГц — не менее 100 дБ; — на частоте от 300 МГц до 1000 МГц — не менее 90 дБ. КСВН: — на частоте от 1 МГц до 500 МГц — 1,1; — на частоте от 500 МГц до 1000 МГц — 1,15. Измеритель ФК2-40 позволяет реализовать выравнивание длин отрезков и измерение следующих параметров: — сигналов в 50-омных трактах; — кварцевых резонаторов; — сигналов в активных электрических схемах. Температура окружающего воздуха — от (-10±50)° С. Питание от сети: — с напряжением — 220±22 В; — с частотой — 50 Гц. Потребляемая мощность — 50 В?А. Габаритные размеры — 480?120?420 мм. Масса — не более 15 кг. ФК2-40 может использоваться в качестве селективного вольтметра и стробоскопической приставки для НЧ-приборов.
