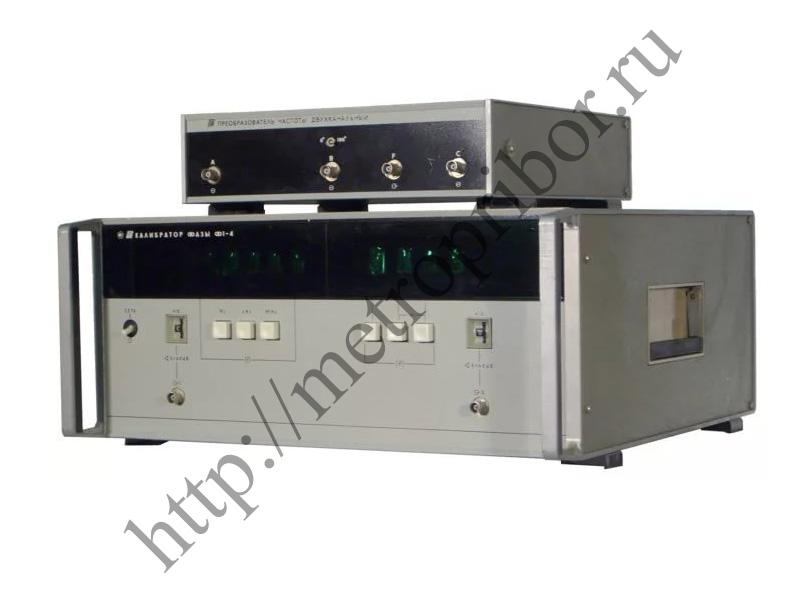

Калибратор фазы Ф1-4 Также этот прибор может называться: Ф14, Ф1 4. Ф1-4 калибратор фазы предназначен для воспроизведения углов фазового сдвига между двумя и синхронными гармоническими напряжениями и применяется для поверки измерителей разности фаз. Сфера применения: настройка и исследования узлов различных радиоэлектронных устройств, использующих фазовые методы передачи и обработки информации. Калибраторы фазы Ф1-4 могут использоваться в лабораторных и цеховых условиях, в ручном и программном режимах управления. Технические характеристики Ф1-4: Диапазон рабочих частот выходных напряжений с шагом 1-2-5 на декаду — от 5 Гц до 10 МГц. Относительная погрешность установки номинальных значений частоты — не более 5·10–2. Относительная нестабильность частоты за 10 мин — не более 5·10–5. Диапазон воспроизводимых углов фазового сдвига калибратора Ф1-4 — от 0 до ±360° с дискретностью: — на частотах от 5 Гц до 2 МГц — 10°; — на частотах 5 и 10 МГц — 30°. Наибольшие среднеквадратические значения выходных напряжений на нагрузке не менее 500 Ом — 1±0,3 В. Ослабление выходных напряжений относительно их максимальных значений на нагрузке не менее 500 Ом устанавливаются раздельно по каждому выходу дискретно через 10 дБ в диапазоне — от 0 до 60 дБ. Коэффициент гармоник выходных напряжений калибратора Ф1-4 при работе на нагрузку не менее 500 Ом: — на частотах от 5 Гц до 1 МГц — не более 1%; — на частотах от 2 МГц до 10 МГц — не более 2,5%. Основная погрешность воспроизведения углов фазового сдвига при нулевых ослаблениях выходных напряжений в течение 3 мин после их установки с частотой: — от 5 Гц до 20 Гц — ±0,1°; — от 20 Гц до 104 Гц — ±0,03°; — от 104 Гц до 106 Гц — ±0,05°; — от 106 Гц до 107 Гц — ±0,1°. Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением от 10 дБ до 40 дБ: — от 5 Гц до 20 Гц — ±(0,1 + 0,01A)°; — от 20 Гц до 104 Гц — ±(0,03 + 0,005A)°; — от 104 Гц до 106 Гц — ±(0,05 + 0,005A)°; — от 106 Гц до207 Гц — ±(0,1 + 0,01A)°; Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 50 дБ: — от 104 Гц до 106 Гц — ±0,5°; — 106 Гц до 207 Гц — ±1°; Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 60 дБ: — 104 Гц до 106 Гц — ±1°; — 106 Гц до 207 Гц — ±1,5°, где, А — значение большего из установленных ослаблений выходных напряжений. Погрешности воспроизведения углов фазового сдвига в диапазонах пониженной и повышенной (относительно нормальных условий) рабочих температур калибратора — не более их полуторакратных значений в нормальных условиях. Погрешности воспроизведения углов фазового сдвига в условиях повышенной влажности до 95% при температуре +30° С — не более их полуторакратных значений в нормальных условиях. Калибраторы Ф1-4 обеспечивают возможность программной установки частоты, углов фазового сдвига и ослабления выходных напряжений, по параллельным двоично-десятичным (8-4-2-1) потенциальным кодам, логического нуля от 0 до +0,4 В; логической единицы от +2,4 В до +4,5 В.
