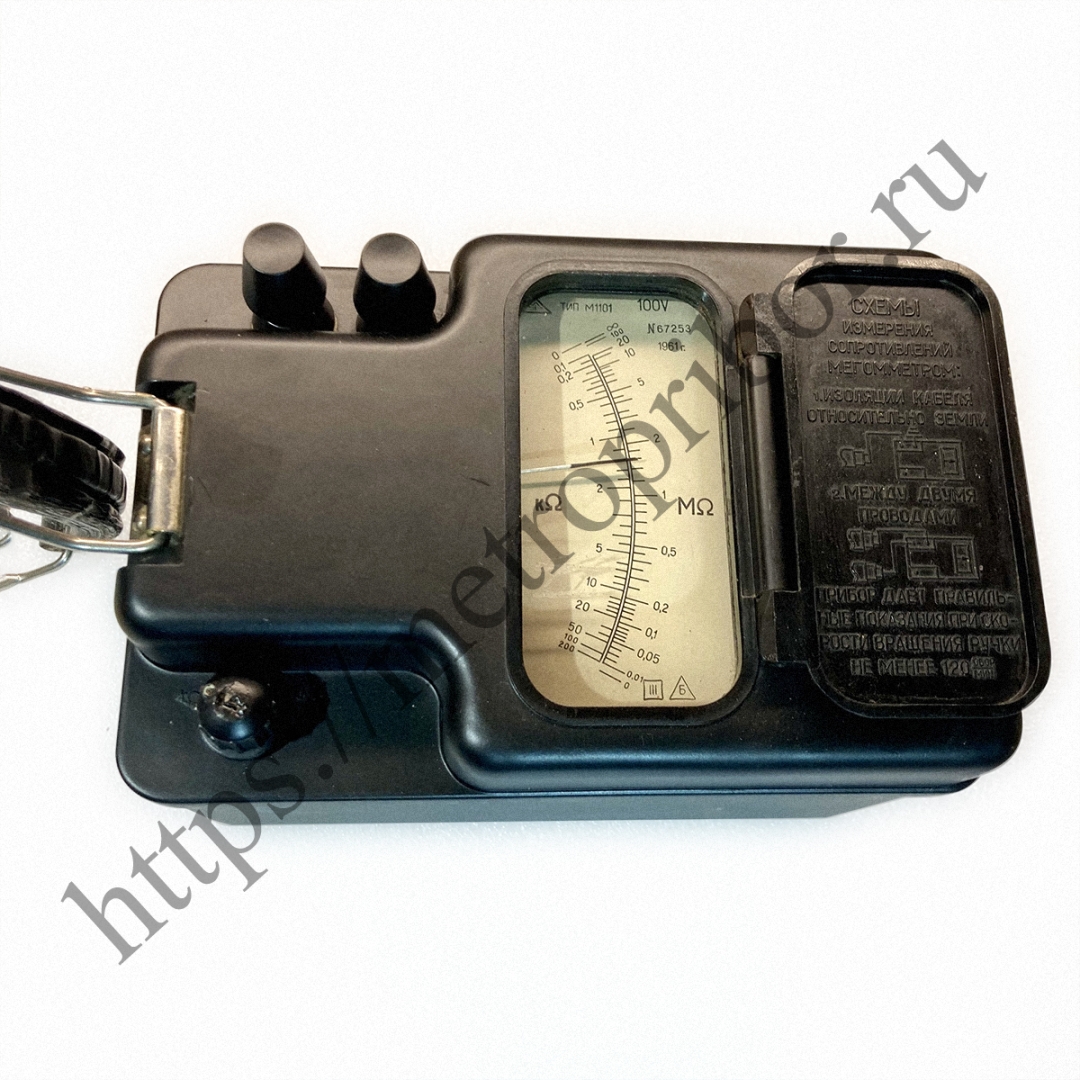

Мегаомметр М1101

Мегаомметр М1101 — прибор, используемый для измерения сопротивления изоляции электрической техники. Класс точности — 1,0. Номинальное напряжение — 100В, 500В, 1000В. Пределы измерений — 0,01 МОм — 2,0 МОм; 0,05 МОм — 100 МОм, 0,2 МОм — 220 МОм. Габариты — 200?155?140 мм. Масса — 3,5кг. Мегаомметры М1101 используются для измерения сопротивления изоляции проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов, не находящихся под напряжением. Конструкционные особенности М1101 Мегомметр М1101 состоит из генератора с приводным механизмом и логометрического устройства. Генератор мегаомметра М1101 является источником постоянного тока и состоит из магнитопровода статора с пластинчатыми полюсами и ротора, представляющего собой восьмиполюсный постоянный магнит. Ротор расположен в статоре и приводится во вращение зубчатой передачей, соединенной с ручкой. Логометрическое устройство М1101 состоит из неподвижной части (постоянный магнит, магнитопроводы, полюсные наконечники) и подвижной (рабочая и противодействующая рамки). Рабочая и противодействующая рамки жестко скреплены под углом 90°. Принцип действия М1101 При полном обороте вращающегося ротора прибора М1101 направление магнитного потока, пересекающего обмотку статора, изменяется на обратное восемь раз. При этом вследствие изменения полярности магнита ротора индуктируется в обмотке статора переменное напряжение, выпрямляемое коллектором 4. Постоянство напряжения на зажимах М1101 поддерживается центробежным регулятором с грузами.  При повышенной скорости вращения ручки прибора грузы под действием центробежных сил расходятся и, выдвигая ротор из статора, уменьшают магнитное сцепление обмотки и индуктируемое в ней напряжение. Токи, протекая по обеим катушкам и взаимодействуя с магнитным полем, создают вращающие моменты, направленные в противоположные стороны. Угол поворота подвижной части зависит от отношений токов в катушках и не зависит от приложенного напряжения. При измерении сопротивления цепи мегаомметра М1101, присоединенной к зажимам прибора, его подвижная часть поворачивается на определенный угол, а закрепленная на ее оси стрелка указывает величину сопротивления на шкале прибора, отградуированной в килооммах и мегоммах. Технические характеристики М1101 Прибор работает в таком режиме — прерывистый, измерение — 1 минута, пауза — 2 минуты. Скорость вращения рукоятки прибора М1101 — 120об/мин — 144об/мин. Время установления показаний — не более 4с. Мегаомметры М1101 используют питание от встроенного механического генератора. Изделие рассчитано на использование в следующих условиях: — температура окружающей среды — от -30?С до +40?С; — относительная влажность — до 90% при температуре +30°С. Изготовитель гарантирует, что прибор соответствует требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Мегаомметр М1101 соответствует требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
