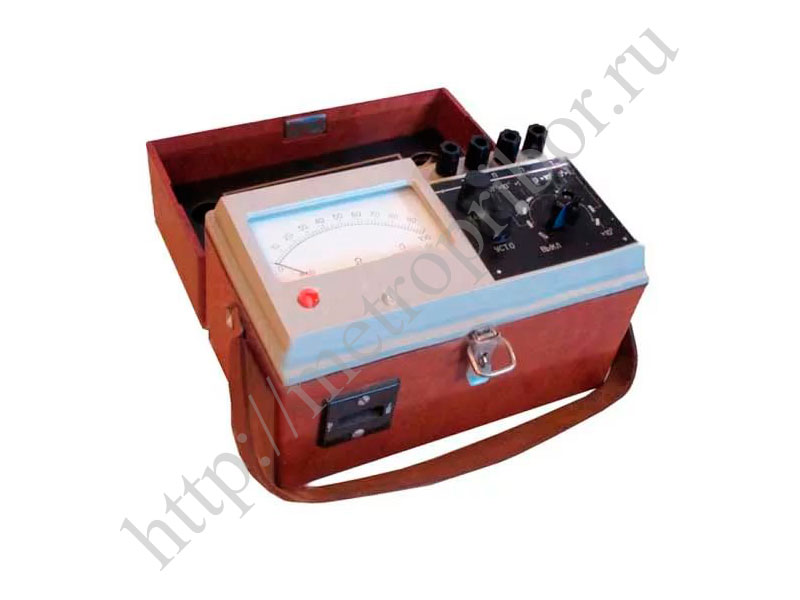

Омметр Ф410

Омметр Ф410 предназначен для измерения сопротивления постоянному току. Прибор применяется при проверке электрических цепей, резистивных элементов, обмоток, проводников, контактных соединений и других участков радиоэлектронной или электротехнической аппаратуры, где требуется определить значение сопротивления.

Ф410 относится к электронным омметрам со стрелочным отсчетным устройством. Прибор выполнен в брызгозащищенном корпусе и может работать как от сети переменного тока, так и от сухих элементов, что делает его удобным для лабораторных, ремонтных и эксплуатационных измерений.

Другие обозначения прибора

В документации, каталогах и заявках омметр может встречаться под несколькими вариантами написания. Все они относятся к одной модели Ф410.

• Ф410;
• Ф 410;
• Ф-410;
• омметр Ф410.

Назначение и область применения

Основная функция омметра Ф410 - измерение сопротивления в цепях постоянного тока. Прибор используют при поиске неисправностей, контроле целостности цепей, проверке элементов аппаратуры и выполнении электротехнических измерений в условиях мастерских, лабораторий и производственных участков.

• измерение сопротивления постоянному току;
• проверка электрических и радиотехнических цепей;
• контроль резисторов, обмоток и проводников;
• оценка состояния контактных соединений;
• применение при ремонте и техническом обслуживании аппаратуры;
• использование в лабораторных и эксплуатационных условиях.

Функции и особенности

Омметр Ф410 выполнен по электронному принципу действия и оснащен стрелочным указателем. Длина шкалы составляет 93 мм, что обеспечивает удобное считывание результата при измерении сопротивления в разных диапазонах.

• электронный принцип действия;
• стрелочное отсчетное устройство;
• длина шкалы - 93 мм;
• время установления показаний - 4 с;
• корпус брызгозащищенного исполнения;
• питание от сети переменного тока или от сухих элементов;
• соответствие ГОСТ 23706-79 и ТУ 25-04.2124-78;
• соответствие по устойчивости к климатическим и механическим воздействиям ГОСТ 22261-76, группа 4.

Диапазоны измерения

• измеряемая величина - сопротивление постоянному току;
• диапазон измерений - от 0 до 100 Ом;
• диапазон измерений - от 0 до 100 кОм;
• диапазон измерений - от 0 до 10 МОм.

Питание и энергопотребление

Ф410 может питаться от двух типов источников. Для стационарной работы используется сеть переменного тока, а для автономной эксплуатации - комплект сухих элементов типа «373».

• питание от сети переменного тока - 220 В±4,4 В;
• частота сети питания - 50 Гц±0,2 Гц;
• питание от сухих элементов - 6 элементов типа «373»;
• общее номинальное напряжение сухих элементов - 9 В;
• ток потребления при питании от сухих элементов - не более 200 мА;
• потребляемая мощность - 10 Вт.

Габаритные размеры и масса

• габаритные размеры - 240 х 145 х 182 мм;
• масса - 4 кг.

Условия эксплуатации

Омметр Ф410 рассчитан на работу в широком диапазоне температур и при высокой влажности. Это позволяет использовать прибор не только в лабораторных помещениях, но и на объектах эксплуатации электрооборудования.

• температура окружающего воздуха - от -40°С до +50°С;
• относительная влажность воздуха - не более 95% при температуре 35°С;
• устойчивость к климатическим и механическим воздействиям - по ГОСТ 22261-76, группа 4.

Конструкция и эксплуатация

Конструктивно Ф410 выполнен в защищенном корпусе, рассчитанном на работу в условиях возможного попадания брызг. Такое исполнение повышает надежность прибора при эксплуатации вне чистых лабораторных помещений и при выполнении ремонтных работ на объектах.

Стрелочный указатель позволяет быстро оценивать измеряемое сопротивление, а время установления показаний 4 с достаточно для оперативной проверки цепей. Возможность питания от сети 220 В или от шести сухих элементов типа «373» расширяет область применения омметра и делает его удобным для переносных измерений.

Надежность и безопасность

Изготовитель гарантирует соответствие омметров Ф410 требованиям технических условий при соблюдении правил эксплуатации, хранения, транспортирования и монтажа. Прибор соответствует требованиям, направленным на обеспечение безопасности жизни и здоровья потребителей, а также охраны окружающей среды.

• соответствие требованиям технических условий при правильной эксплуатации;
• безопасность применения для обслуживающего персонала при соблюдении правил работы;
• соответствие требованиям по охране окружающей среды;
• пригодность для хранения, транспортирования и монтажа в установленных условиях.

Преимущества омметра Ф410

• измеряет сопротивление постоянному току в диапазонах до 100 Ом, 100 кОм и 10 МОм;
• имеет электронный принцип действия;
• оснащен наглядным стрелочным указателем со шкалой 93 мм;
• быстро устанавливает показания - в течение 4 с;
• может питаться от сети переменного тока и от сухих элементов;
• выполнен в брызгозащищенном корпусе;
• работает при температуре от -40°С до +50°С;
• допускает эксплуатацию при влажности до 95% при 35°С;
• подходит для лабораторных, ремонтных и эксплуатационных измерений;
• соответствует ГОСТ 23706-79 и ТУ 25-04.2124-78.
