Прибор ЕЛ-15

Прибор ЕЛ-15 предназначен для проверки обмоток электрических аппаратов и машин в процессе изготовления, ремонта и обслуживания. Устройство применяют для контроля обмоток электрических машин мощностью до 110 кВт и напряжением до 660 В при количестве витков в проверяемых обмотках или секциях не менее двух.

ЕЛ-15 позволяет обнаруживать витковые замыкания и обрывы в обмотках, находить паз с короткозамкнутыми витками в обмотках статоров и якорей электрических машин, а также выполнять маркировку выводных концов фазных обмоток. Прибор не состоит в реестре средств измерений, но возможна поставка с калибровкой Ростест.

Назначение и область применения

Основная задача прибора ЕЛ-15 - выявление дефектов обмоток электрических машин и аппаратов без разборки каждого витка. Прибор используют на производстве, в ремонтных цехах, электромашинных мастерских и сервисных подразделениях, где выполняется диагностика статоров, якорей, катушек и фазных обмоток.

• проверка обмоток электрических машин и аппаратов;
• контроль обмоток в процессе изготовления;
• диагностика обмоток при ремонте;
• обнаружение витковых замыканий;
• обнаружение обрывов в обмотках;
• нахождение паза с короткозамкнутыми витками;
• проверка обмоток статоров и якорей;
• маркировка выводных концов фазных обмоток;
• работа с электрическими машинами мощностью до 110 кВт;
• работа с аппаратами напряжением до 660 В.

Функции и особенности

ЕЛ-15 представляет собой переносной электрический прибор с электронно-лучевой индикацией. Проверка выполняется сравнением импульсов, прошедших через испытываемые обмотки. Если обмотки исправны и одинаковы, кривые на экране накладываются друг на друга. При наличии дефекта появляется раздвоение луча или уменьшение амплитуды.

• тип устройства - электронный прибор для проверки обмоток;
• исполнение - переносное;
• индикация - по экрану электронно-лучевой трубки;
• режим работы - продолжительный;
• проверяемые электрические машины - мощностью до 110 кВт;
• проверяемое напряжение машин и аппаратов - до 660 В;
• минимальное количество витков в испытываемых обмотках или секциях - не менее 2;
• чувствительность - обнаружение одного короткозамкнутого витка на каждые 2000 витков в обмотках контрольных катушек;
• возможна поставка с калибровкой Ростест;
• ГосРеестр - не состоит в реестре СИ.

Основные технические характеристики

• модель - ЕЛ-15;
• тип прибора - электронное устройство для проверки обмоток;
• назначение - обнаружение витковых замыканий и обрывов в обмотках электрических машин и аппаратов;
• мощность проверяемых электрических машин - до 110 кВт;
• напряжение проверяемых электрических машин и аппаратов - до 660 В;
• минимальное количество витков в испытываемых обмотках или секциях - 2;
• чувствительность - один короткозамкнутый виток на каждые 2000 витков контрольной катушки;
• номинальное напряжение питания при частоте 50 Гц - 220±22 В;
• номинальное напряжение питания при частоте 60 Гц - 240±24 В;
• потребляемая мощность - не более 50 ВА;
• диапазон регулирования выходного импульса на холостом ходу - не менее 150-450 В;
• частота импульсов испытательного напряжения - 100 кГц;
• режим работы - продолжительный;
• ресурс работы - 5000 ч;
• масса прибора - 8 кг;
• габаритные размеры - 138 х 240 х 350 мм.

Питание и выходные параметры

• питание при частоте сети 50 Гц - 220±22 В;
• питание при частоте сети 60 Гц - 240±24 В;
• потребляемая мощность - не более 50 ВА;
• диапазон регулирования выходного импульса на холостом ходу - 150-450 В;
• частота испытательных импульсов генератора - 100 кГц.

Устройство прибора

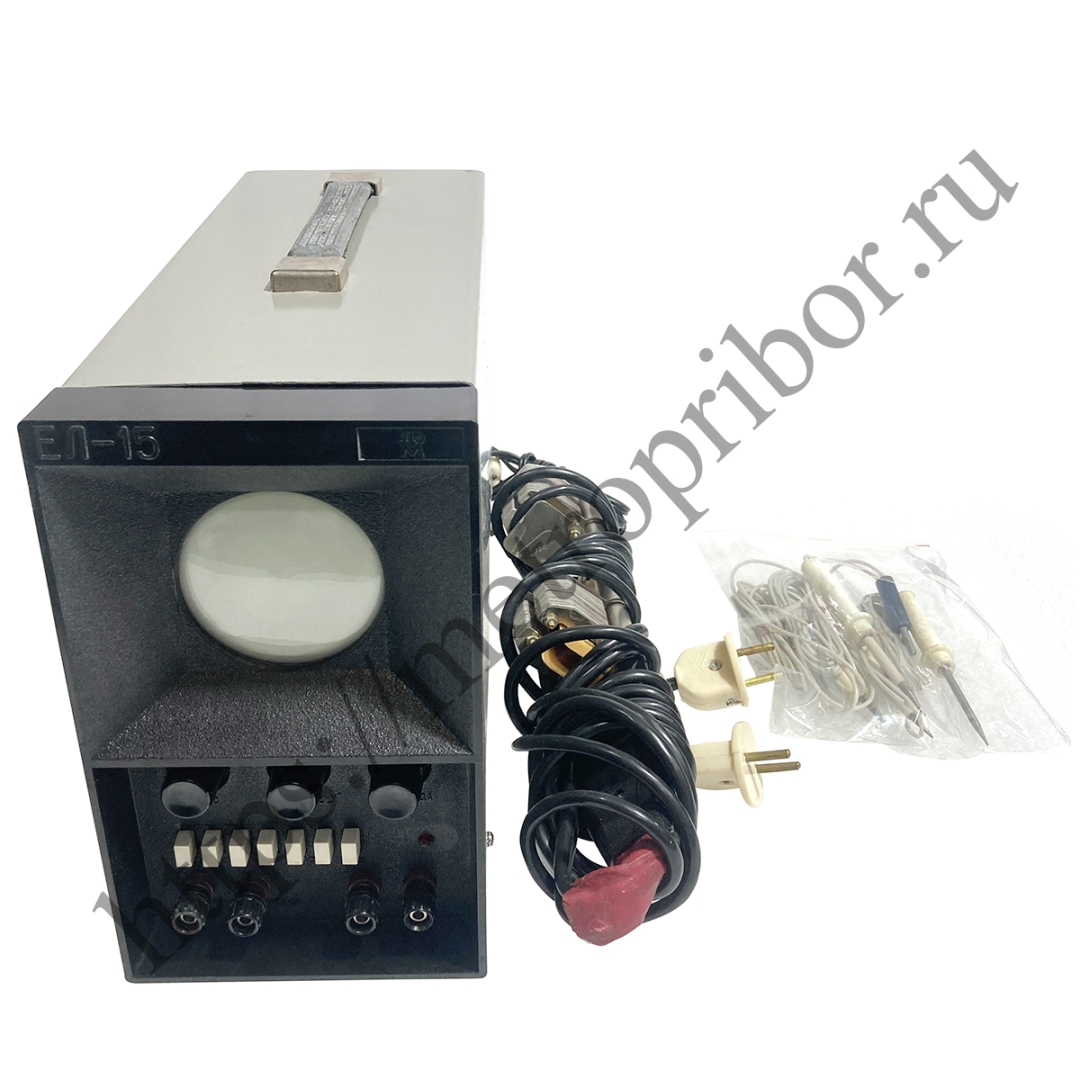

По конструкции ЕЛ-15 выполнен в виде переносного электрического прибора. На передней панели размещены зажимы для подключения проверяемых обмоток и приспособлений, органы регулировки изображения и импульса, а также переключатели режимов работы.

• зажимы «Выходные импульсы» - для подключения последовательно соединенных испытываемых обмоток или возбуждающего магнита приспособления для нахождения паза с короткозамкнутыми витками;
• зажимы «Сигнал явления» - для подключения средней точки соединенных между собой обмоток или подвижного магнита приспособления для нахождения паза с короткозамкнутыми витками;
• ручка «Амплитуда» - для регулирования амплитуды импульса, подаваемого на проверяемые обмотки;
• ручка «Фокус» - для фокусировки луча на экране трубки;
• ручка «Смещение» - для смещения изображения на экране электронно-лучевой трубки в вертикальной плоскости;
• выключатель В6 «Сеть» - для включения аппарата;
• выключатели В2, В3, В4 - для устранения возможной естественной асимметрии проверяемых обмоток;
• выключатель В5 - для изменения масштаба развертки луча;
• выключатель П - для перехода на работу с приспособлением для нахождения паза с короткозамкнутыми витками.

Основные узлы схемы

Схема аппарата ЕЛ-15 построена на трех функциональных узлах. Эти узлы формируют испытательные импульсы, обеспечивают развертку и синхронизацию луча, а также питают электронно-лучевую трубку.

• генератор импульсов;
• блок развертки луча и синхронизации электронно-лучевой трубки;
• высоковольтный источник питания трубки.

Принцип работы

Генератор импульсов прибора ЕЛ-15 вырабатывает импульсы испытательного напряжения с частотой 100 кГц. Амплитуда этих импульсов регулируется плавно. Сформированные импульсы подаются на две проверяемые обмотки и одновременно поступают в блок развертки луча, управляя работой электронно-лучевой трубки.

Импульсы напряжения, прошедшие через проверяемые обмотки, сравниваются на экране. Если обе обмотки одинаковы и не имеют дефектов, кривые напряжений накладываются друг на друга. Если одна из обмоток имеет повреждение, импульс после нее уменьшается, а на экране появляется раздвоение луча или заметное изменение амплитуды.

• исправные одинаковые обмотки - кривые на экране совпадают;
• обмотка с дефектом - наблюдается раздвоение луча;
• при витковом замыкании - уменьшается амплитуда импульса;
• характер изображения позволяет сделать вывод о причине неисправности;
• напряжение с проверяемых обмоток поочередно подается на вертикально отклоняющие пластины электронно-лучевой трубки.

Работа с обмотками и пазами

ЕЛ-15 используют не только для сравнения обмоток, но и для поиска конкретного паза с короткозамкнутыми витками в обмотках статоров и якорей. Для этого применяется специальное приспособление, подключаемое к соответствующим зажимам прибора.

• поиск короткозамкнутых витков в обмотках статоров;
• поиск короткозамкнутых витков в обмотках якорей;
• определение паза с дефектом по схеме подключения;
• работа с возбуждающим магнитом приспособления;
• работа с подвижным магнитом приспособления;
• переключение в режим поиска паза через выключатель П.

Конструкция и эксплуатация

Прибор ЕЛ-15 рассчитан на переносную эксплуатацию в производственных и ремонтных условиях. Габаритные размеры 138 х 240 х 350 мм и масса 8 кг позволяют размещать аппарат на рабочем столе, возле проверяемой машины или на участке ремонта обмоток.

В процессе работы оператор подключает испытываемые обмотки к выходным зажимам, устанавливает амплитуду испытательного импульса, регулирует фокус и смещение изображения, после чего оценивает форму сигналов на экране электронно-лучевой трубки. Для компенсации естественной асимметрии обмоток предусмотрены выключатели В2, В3 и В4.

Преимущества прибора ЕЛ-15

• позволяет обнаруживать витковые замыкания в обмотках;
• позволяет выявлять обрывы в обмотках электрических машин и аппаратов;
• подходит для проверки машин мощностью до 110 кВт;
• работает с аппаратами и машинами напряжением до 660 В;
• обнаруживает один короткозамкнутый виток на каждые 2000 витков контрольной катушки;
• помогает находить паз с короткозамкнутыми витками в статорах и якорях;
• позволяет выполнять маркировку выводных концов фазных обмоток;
• имеет плавную регулировку амплитуды выходного импульса;
• работает в продолжительном режиме;
• имеет ресурс работы 5000 ч;
• возможна поставка с калибровкой Ростест;
• выполнен как переносной прибор для цеховой и ремонтной эксплуатации.
