Прибор контроля изоляции Ф4106

Прибор Ф4106 предназначен для измерения сопротивления изоляции и выдачи сигнала при его снижении ниже заданного уровня уставки. Устройство работает в сетях переменного тока, находящихся под напряжением 220 В или 380 В, с частотой 50 Гц, 60 Гц или 400 Гц.

Ф4106 применяют в передвижных и стационарных электроустановках с изолированной нейтралью. Прибор позволяет непрерывно контролировать состояние изоляции, своевременно фиксировать опасное снижение сопротивления и использовать релейный выход для сигнализации или включения внешних цепей контроля.

Назначение и область применения

Основная задача прибора Ф4106 - постоянный контроль сопротивления изоляции в работающих сетях переменного тока. Он используется там, где сеть находится под напряжением, а снижение изоляции может привести к аварийному режиму, отказу оборудования или угрозе безопасности персонала.

• измерение сопротивления изоляции в сетях переменного тока;
• контроль сетей под напряжением 220 В и 380 В;
• работа в сетях частотой 50 Гц, 60 Гц и 400 Гц;
• сигнализация при снижении сопротивления ниже установленной уставки;
• применение в электроустановках с изолированной нейтралью;
• использование в передвижных электроустановках;
• использование в стационарных электроустановках;
• работа в непрерывном режиме без ограничения продолжительности.

Состав прибора

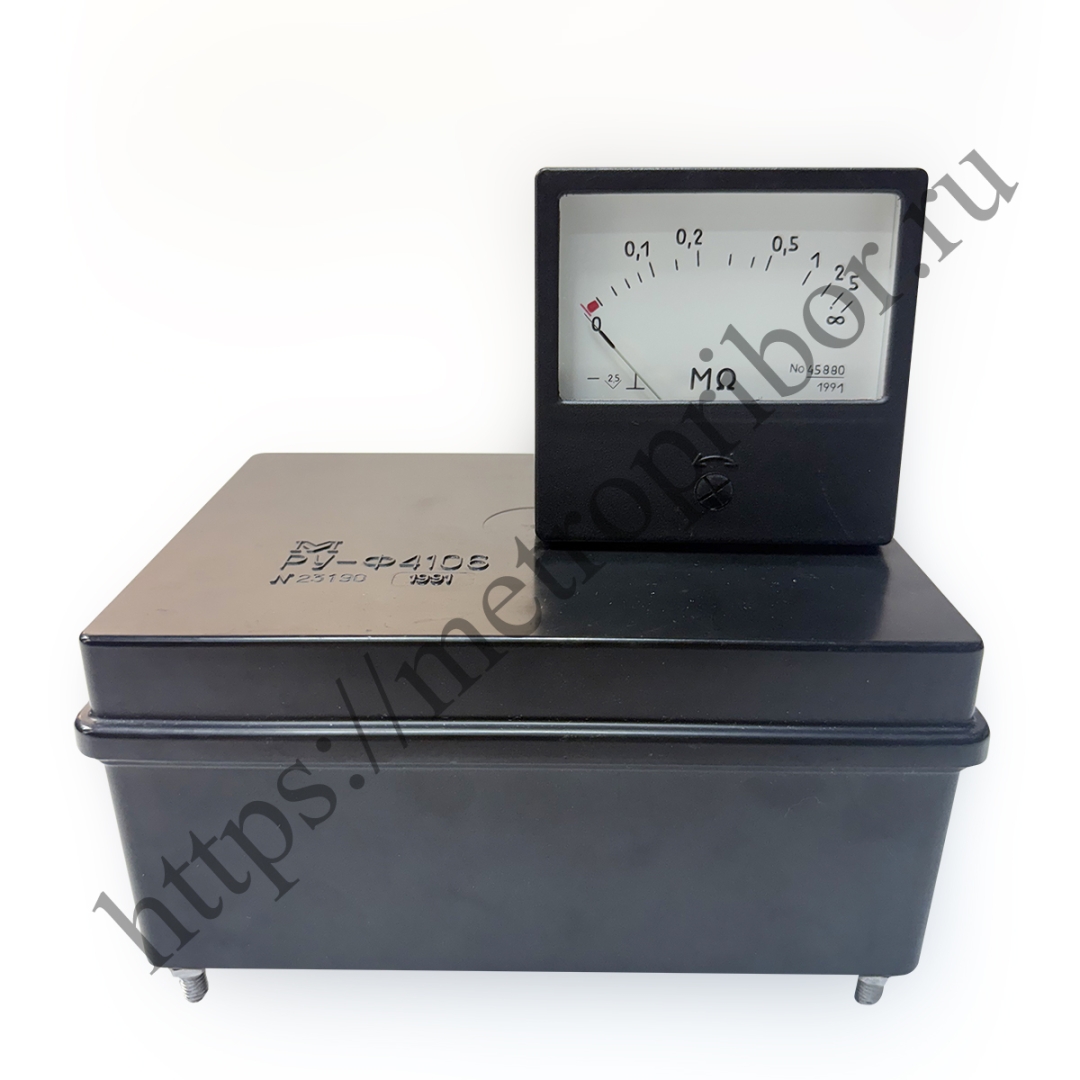

Приборы Ф4106 состоят из двух отдельных блоков. Показывающее устройство используется для визуального контроля сопротивления изоляции, а релейное устройство отвечает за срабатывание при достижении установленного порога.

• показывающее устройство - ПУ-Ф4106;
• релейное устройство - РУ-Ф4106;
• ПУ-Ф4106 отображает значение сопротивления изоляции;
• РУ-Ф4106 обеспечивает сигнализацию при снижении сопротивления до уровня срабатывания.

Функции и особенности

Ф4106 рассчитан на работу в условиях длительного контроля. Прибор имеет переключаемые уставки сопротивления, нормированную погрешность релейного устройства и устойчивость к тяжелым условиям эксплуатации, включая широкий диапазон температур, высокую влажность и вибрационные воздействия.

• измерение сопротивления изоляции в диапазоне от 0,02 до 5 МОм;
• три переключаемые уставки сопротивления РУ;
• непрерывный режим работы;
• продолжительность непрерывной работы - не ограничена;
• время установления рабочего режима - 15 мин;
• входное сопротивление - не менее 250 кОм;
• оперативный ток через измеряемое сопротивление РУ - не более 0,6 мА;
• наличие в Госреестре - 9069-83.

Основные технические характеристики

• диапазон измерений - от 0,02 МОм до 5 МОм;
• класс точности ПУ-Ф4106 - 2,5;
• предел допускаемой основной погрешности РУ-Ф4106 - ±10% от сопротивления уставки;
• входное сопротивление - не менее 250 кОм;
• оперативный ток через измеряемое сопротивление РУ - не более 0,6 мА;
• потребляемая мощность - не более 15 ВА;
• напряжение сети питания - от 154 В до 222 В;
• длина шкалы ПУ-Ф4106 - не менее 50 мм;
• время установления рабочего режима - 15 мин;
• режим работы прибора контроля изоляции - непрерывный;
• продолжительность непрерывной работы - не ограничена.

Уставки релейного устройства

Релейное устройство Ф4106 может иметь один из наборов переключаемых уставок. Это позволяет выбирать порог срабатывания с учетом требований конкретной электроустановки и допустимого уровня сопротивления изоляции.

• количество переключаемых уставок сопротивления РУ - 3;
• вариант уставок - 12 кОм, 20 кОм, 60 кОм;
• вариант уставок - 30 кОм, 50 кОм, 500 кОм;
• сопротивление изоляции, при котором происходит срабатывание РУ - от 0,6(2Ру+30 кОм) до 1,4(2Ру+30 кОм);
• время задержки срабатывания РУ-Ф4106 после подачи напряжения питания при емкости контролируемой сети не более 10 мкФ и сопротивлении срабатывания не менее 2Ру+30 кОм - не более 20 с.

Условия эксплуатации

• температура окружающего воздуха - от -60°С до +60°С;
• относительная влажность при +35°С - до 98%;
• атмосферное давление - до 60 кПа;
• ускорение - до 10 м/с2;
• частота вибрации - от 10 до 70 Гц.

Габаритные размеры

• габаритные размеры ПУ-Ф4106 - 80 х 80 х 100 мм;
• габаритные размеры РУ-Ф4106 - 175 х 98 х 143 мм.

Масса блоков

• масса ПУ-Ф4106 - не более 0,2 кг;
• масса РУ-Ф4106 - не более 1,3 кг.

Конструкция и эксплуатация

Раздельное исполнение прибора удобно для монтажа в щитах, шкафах управления и составе электроустановок. Показывающее устройство можно разместить в зоне визуального контроля, а релейное устройство - в цепях сигнализации и управления.

После подачи питания прибору требуется 15 минут для установления рабочего режима. Далее Ф4106 может работать непрерывно без ограничения по продолжительности, контролируя сопротивление изоляции сети и формируя сигнал при снижении показателя ниже установленного уровня.

Преимущества прибора Ф4106

• контролирует сопротивление изоляции в сетях, находящихся под напряжением;
• подходит для сетей переменного тока 220 В и 380 В;
• работает в сетях частотой 50 Гц, 60 Гц и 400 Гц;
• предназначен для электроустановок с изолированной нейтралью;
• имеет диапазон измерений от 0,02 до 5 МОм;
• оснащается релейным устройством с тремя переключаемыми уставками;
• обеспечивает сигнализацию при снижении сопротивления изоляции;
• допускает непрерывную работу без ограничения продолжительности;
• рассчитан на эксплуатацию при температуре от -60°С до +60°С;
• сохраняет работоспособность при влажности до 98% при +35°С;
• подходит для стационарных и передвижных электроустановок.
