Описание

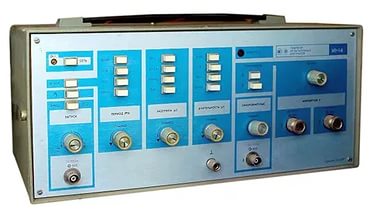

Генератор испытательных импульсов И1-11предназначен для проверки ПХ Y-трактов осциллографов до 10 МГц. Технические характеристики приборов генераторы испытательных импульсов И1-11: Два режима работы: — выдает одинарную последовательность импульсов положительной и отрицательной полярностей со скважностью не менее 100±20; — со скважностью 2+0,1 (меандр). Длительность: — фронта — ?10нс (режим 1), ?0,1 мкс (режим 2); — среза — ?100нс (режим 1), ?0,5 мкс (режим 2). Длительность импульсов прибора генератор испытательных импульсов И1-11 — 1 мс-100 мкс (режим 1); 0,05 мс-5 мс и до 10000 мс при однократном пуске (режим 2). Амплитуда на нагрузке 50 Ом: 0,005В-65В (режим 1), 0,05В-6В (режим 2). Период повторения импульсов прибора генератор испытательных импульсов И1-11 — 0,1 мс-10 мс (режим 1 и 2). Задержка основных импульсов относительно синхроимпульса — 0,03 мкс-1 мкс (режим 1), 0,1 мкс-1 мкс (режим2). Габариты прибора генератор испытательных импульсов И1-11 — 360?184?332 мм. Маcса — 9кг. Изготовитель гарантирует соответствие качества прибора генератор испытательных импульсов И1-11 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
