Описание

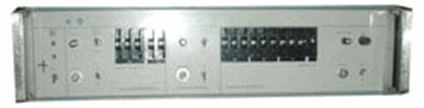

И1-8 источник временных сдвигов с внешним и внутренним запуском служит для измерения параметров измерителей временных интервалов и другой радиоэлектронной аппаратуры. Прибор из ряда унифицированных источников прецизионных временных сдвигов. Сфера применения: в измерительно-информационных системах. Технические характеристики И1-8: Диапазон измерения — от 0 с до 1 с. Погрешность измерения — ±(5·10–7 Тсдв+0,5·10–9). Мгновенная нестабильность выходных импульсов относительно запускающих — не более ±(2·10–8 Тсдв+0,2 нс). Частота повторения выходных импульсов — от 1·10–3 кГц до 100 кГц. Минимальный интервал между соседними запускающими импульсами — не менее 100 мкс. Задержка между внешним запускающим и опорным импульсами — не более 350 нс. Характеристика импульсов: — частота следования — до 10 кГц; — полярность — положительная и отрицательная; — длительность фронта — 15 нс; — крутизна фронта — не менее 0,26 В/нс; — амплитуда — от 0,8 В до 10 В. Сопротивление входа запуска источника — не менее 50 Ом. Параметры выходных опорных и задержанных импульсов: — полярность — положительная и отрицательная; — длительность фронта — не более 4 нс; — длительность импульса — от 20 нс до 250 нс; — амплитуда (плавно регулируемая) — от 2 В до 10 В. Режим запуска изделий источники И1-8 — внешний и внутренний. Источники используют программное управление. Габаритные размеры — 490?135?475 мм. Масса — 20 кг. Предприятие-изготовитель предоставляет гарантию соответствия источников И1-8 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
