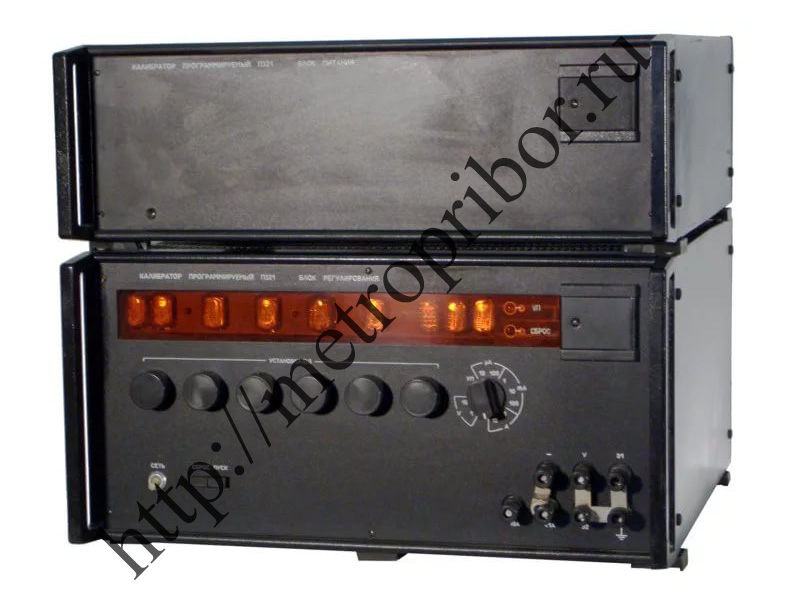

Калибратор П321

Калибратор тока программируемый П321 Также этот прибор может называться: П-321, П 321. П321 калибратор тока программируемый представляет собой прецизионный источник калиброванных токов и напряжений с ручным и программным управлением и предназначен для применения в автоматизированных поверочных установках, а также в качестве самостоятельного прибора для поверки аналоговых и цифровых приборов постоянного тока. Технические характеристики П321: Диапазон выдаваемых калиброванных токов в режиме КТ — от 10–9, А до 10, А (конечные значения — 10 мкА; 100 мкА; 1 мА; 10 мА; 100 мА; 1, А; 10, А). Диапазон выдаваемых калиброванных напряжений в режиме КН — от 10–5 В до 10 В (конечные значения — 1 В; 10 В). Значения калиброванных токов и напряжений фиксируются на световом табло. Дискретность установки калиброванного тока: — на диапазонах с конечными значениями 10 мкА, 100 мкА и 1 мА — 1 нА; — на диапазонах с конечными значениями 10 мА, 100 мА — 10 нА; 100 нА; — на диапазонах с конечными значениями 1, А, 10, А — 1 мкА; 10 мкА. Дискретность установки калиброванного напряжения — 10 мкВ. Калибраторы П321 могут управляться вручную переключателями, расположенными на передней панели, или командами, подаваемыми на внешний разъем УП. Программное управление обеспечивает: — запуск и отключение калибратора по командам «Пуск» и «Сброс» соответственно; — установку конечного значения диапазона и уровня калиброванного тока и напряжения. Команды осуществляются подачей сигнала логической «1» относительно зажима «?». Сигналу логической «1» соответствует уровень напряжения от 2,4 В до 5,25 В. Сигналу логического «0» соответствует уровень напряжения от -0,4 В до 0,5 В. Отключение выхода калибратора П321 по команде «Сброс» сопровождается наличием сигнала логической «1» на контакте «Р» разъема УП. Контакты разъема УП: — команда пуск — А; — команда сброс — П; — установка конечного значения 10 мкА — С; — установка конечного значения 100 мкА — Т; — установка конечного значения 1 мА — У; — установка конечного значения 10 мА — Х; — установка конечного значения 100 мА — Ц; — установка конечного значения 1, А — 12; — установка конечного значения 10, А — 13; — установка конечного значения 1 В — Ф; — установка конечного значения10 В — 17; — установка уровня выходного тока (напряжения) 8·10–1 — Б; — установка уровня выходного тока (напряжения) 4·10–1 — В; — установка уровня выходного тока (напряжения) 2·10–1 — Г; — установка уровня выходного тока (напряжения) 1·10–1 — Д; — установка уровня выходного тока (напряжения) 8·10–2 — Е; — установка уровня выходного тока (напряжения) 4·10–2 — Ж; — установка уровня выходного тока (напряжения) 2·10–2 — З; — установка уровня выходного тока (напряжения) 1·10–2 — И; — установка уровня выходного тока (напряжения) 8·10–3 — К; — установка уровня выходного тока (напряжения) 4·10–3 — Л; — установка уровня выходного тока (напряжения) 2·10–3 — М; — установка уровня выходного тока (напряжения) 1·10–3 — Н; — установка уровня выходного тока (напряжения) 8·10–4 — 5; — установка уровня выходного тока (напряжения) 4·10–4 — 6; — установка уровня выходного тока (напряжения) 2·10–4 — 7; — установка уровня выходного тока (напряжения) 1·10–4 — 8; — установка уровня выходного тока (напряжения) 8·10–5 — 9; — установка уровня выходного тока (напряжения) 4·10–5 — 10; — установка уровня выходного тока (напряжения) 2·10–5 — 11; — установка уровня выходного тока (напряжения) 1·10–5 — 15; — установка уровня выходного тока (напряжения) 8·10–6 — 16; — установка уровня выходного тока (напряжения) 4·10–6 — 18; — установка уровня выходного тока (напряжения) 2·10–6 — 19; — установка уровня выходного тока (напряжения) 1·10–6 — 21. Потребляемая мощность — не более 350 В·А. Габаритные размеры калибратора П321: — блока регулирования — 488?250?535 мм; — блока питания — 488?170?535 мм. Масса П321: — блока регулирования — не более 25 кг; — блока питания — не более 20 кг. Условия эксплуатации П321: Температура окружающего воздуха — от +10° С до +35° С. Относительная влажность при +25° С — до 80%. Калибратор программируемый П320 выдерживает температуру от -50° С до +60° С. Калибратор влагопрочен при относительной влажности до 95% при +40° С. Параметры сети питания калибраторов: — частота — 50±1 Гц; 60±1,2 Гц; — напряжение — 220±22 В.
