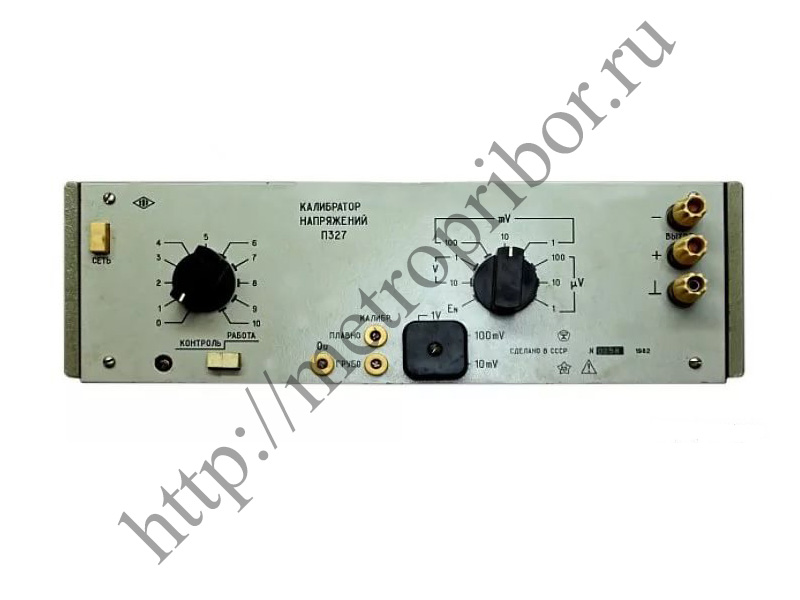

Калибратор П327

Калибраторы напряжений П327 постоянного тока поверочные, многопредельные являются средством общего применения, предназначенным для поверки средств измерений: - дифференциальных компараторов напряжений; - потенциометров; - цифровых вольтметров; - измерительных усилителей; - калибраторов напряжений. Калибраторы напряжений П327 предназначены для эксплуатации при температуре от 10 до 35 °С и относительной влажности воздуха не более 80% при температуре 25 °С. Калибраторы напряжений П327 тропического исполнения (условное обозначение П327 04.1**) предназначены для работы в помещениях с кондиционированным воздухом при температуре от 10 до 35 °С. Питание калибратора П327 от сети переменного тока напряжением (220 ± 22) В, частотой 50 Hz. По требованию заказчика Калибратор напряжений П327, поставляемый на экспорт, может быть изготовлен для питания от сети 60 Hz. Технические данные Калибратор напряжений П327 имеет: Пределы калиброванных напряжений 1; 10; 100 мкВ; 1; 10; 100 мВ; 1; 10В; число декад — 1; Предел допускаемой основной погрешности линейности устанавливаемого напряжения калибратора П327 в ненагруженном режиме должен соответствовать значениям, указанным в табл.1. Предел допускаемой основной погрешности напряжения калибратора при калибровке его по нормальному элементу кл. 0,001 2-го разряда соответствует: ±(20U + 0,5) мкВ при интервале калибровки 1 ч.; ±(40U + 3) мкВ при интервале калибровки 8 ч; где U — напряжение калибратора, В. Выходное сопротивление калибратора соответствует указанному в табл.1. Нагрузочная способность калибратора 10 мА на пределе 10В. Калибровка калибратора производится по первой ступени декады на пределе 10В или в положении EN при калибровке по нормальному элементу. Время установления рабочего режима калибратора П327 равно 1 ч. Время установления прецизионного режима равно 4 ч. Изменение напряжения калибратора, вызванное длительностью включения, не превышает: в рабочем режиме за 8 ч. — 25•10–4%; в прецизионном режиме за 1 ч. — 5•10–4%. Изменение напряжения калибратора, вызванное изменением температуры окружающего воздуха, не превышает 5•10–4%/°С. Дополнительно к указанному, изменение напряжения калибратора П327 на пределах 1В, 100 мВ не превышает: 5•10–5%/°С — для предела 1В, 10•10–5%/°С — для предела 100 мВ Изменение напряжения калибратора, вызванное изменением напряжения питающей сети от номинального на 22В, не превышает 2•10–4%. Напряжение шума калибратора П327 (пик-пик) не превышает 4•10–5%. Переменное напряжение на выходе калибратора на пределе 10В не более 300 мкВ. Калибратор напряжений П327 имеет устройство для выполнения в процессе эксплуатации поэлементной поверки декады и определения поправок с использованием внешнего компаратора. Калибратор напряжений П327 обеспечивает нормируемые технические характеристики в течение 18 ч непрерывной работы после установления соответствующего режима. Повторное включение прибора разрешается производить по истечении 1 ч. Потребление тока от питающей сети с напряжением 220В — не более 60 мА. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями, доступ к которым возможен без вскрытия калибратора, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Hz, действующее значение которого соответствует: 1,5kВ — между соединенными корпусом и выходными зажимами относительно ввода сетевого питания; 0,5kВ — между корпусом и выходными зажимами. Сопротивление изоляции не менее: 108 ? — между корпусом и вводом сетевого питания; 1010 ? — между выходным зажимами и соединенным с корпусом вводом сетевого питания. Калибратор напряжений П327 имеет электростатический экран. В качестве экрана используется металлический корпус. Составные части корпуса имеют электрическую связь с зажимом заземления. Электрическое сопротивление между составными частями корпуса и зажимом для заземления не более 0,5 ?.
