Описание

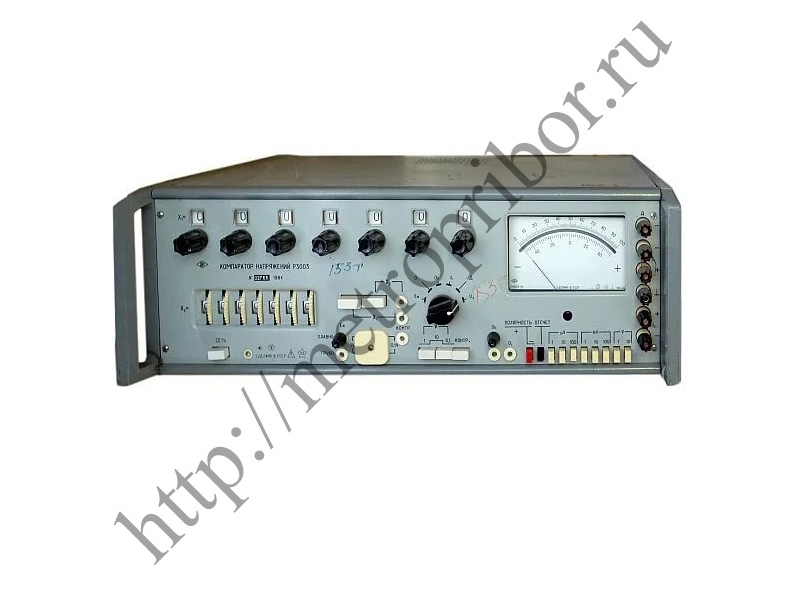

Компаратор напряжения Р3003 М1-2 (Р 3003 М1-2, Р-3003 М1-2, p3003m1-2, p 3003m1-2, p-3003m1-2) Предназначен для: компарирования напряжений; измерения напряжений; выдачи калиброванных напряжений; воспроизведения напряжений; усиления напряжений. Класс точности 0,0005. Компараторы напряжения Р3003 М1-2 (далее — компараторы) постоянного тока, класса точности 0,0005, предназначены для: компарирования напряжений; измерения напряжений; выдачи калиброванных напряжений; воспроизведения напряжений; усиления напряжений. В компараторе Р3003 М1-2 предусмотрены режимы работы с внешним цифровым и аналоговым измерителями выхода. Рабочие условия применения компаратора: температура окружающего воздуха — от 10 °С до 35 °С; относительная влажность — 80% при температуре 25°С; напряжение питавшей сети — (220±22)В, частотой 50; 60Гц. Компараторы напряжения Р3003 М1-2, предназначенные для поставки в районы с тропическим климатом, соответствуют исполнению 0 категории 4.1, и работают при температуре от 10 до 35°С. К условному обозначению типа компаратора добавляется 04.1 **». Технические данные Компаратор напряжений При компарировании и измерении напряжений совместно функционируют встроенные калибратор, дифференциальный измерительный усилитель, дифференциальный микровольтметр, делитель входного напряжения. Сведения о пределах компарирования (верхних значениях диапазонов) приведены в табл.1. Пределы допускаемого значения основной погрешности компарирования и пределы допускаемого значения погрешности компарирования в рабочих условиях применения соответствуют указанным в табл.2. Пределы допускаемого значения основной погрешности измерения при калибровке по нормальному элементу класса точности 0,001 II разряда соответствуют указанным в табл.2. Время установления рабочего режима компаратора — 1 ч. Время установления прецизионного режима — 4 ч. Компаратор напряжения Р3003 М1-2 обеспечивает нормируемые технические характеристики независимо от длительности включения после установления рабочего режима. Дифференциальный измерительный усилитель напряжения Параметры выходов дифференциального измерительного усилителя напряжения (далее — усилителя) соответствуют указанным в табл. 3. Пределы усиливаемых напряжений 1 мкВ; 10 мкВ; 100 мкВ; 1 мВ; 10 мВ; 100 мВ; 1В; 10В. Номинальные значения коэффициентов усиления, пределы допускаемого значения погрешностей усилителя по выходам ЦВ и АВ; пределы допускаемого значения нелинейности усилителя по выходу ЦВ соответствуют значениям, указанным в табл. 4, 5. Входное сопротивление усилителя (Rвх) соответствует значениям, указанным в табл.6. Выходное сопротивление усилителя по аналоговому и цифровому выходам не превышает 0,5Ом. Параметры помехозащищенности входа Коэффициент режекции дифференциального переменного напряжения (помеха нормального вида) частоты питающей сети и динамический диапазон указаны в табл.6. Коэффициент режекции синфазных напряжений (помеха общего вида): для напряжения переменного тока частоты питающей сети указаны в табл.6; для напряжения постоянного тока — не менее 120дБ. Характеристики длительности включения. Смещение нуля усилителя по напряжению не превышает 3 мкВ в рабочем режиме за 8 ч. Дифференциальный микровольтметр Пределы измерений микровольтметра: 1 мкВ; 10 мкВ; 100 мкВ; 1 мВ; 10 мВ; 100 мВ; 1В; 10В. Пределы допускаемого значения основной приведенной погрешности по верхней шкале показывающего прибора и пределы допускаемого значения приведенной погрешности в рабочих условиях применения соответствуют указанным в табл.7. Время установления показаний микровольтметра соответствует указанному в табл.7. Микровольтметр имеет: двухрядную шкалу показывающего прибора; электрический корректор для установки стрелки показывающего прибора на нулевую отметку нижней шкалы с погрешностью ±0,5 деления; переключатель полярности показывающего прибора. Нормальное положение шкалы показывающего прибора — вертикальное. Калибратор напряжений Пределы калиброванных напряжений и воспроизведения напряжений приведены в табл. 1. Калибратор выполнен двухрядным, семидекадным. Цена деления одной ступени младшей декады, нагрузочные характеристики, выходные сопротивления указаны в табл.8. Пределы допускаемого значения погрешности линейности установленного напряжения калибратора (нелинейность) в нормальных (основной) и рабочих условиях применения соответст вуют пределам допускаемых значений погрешности компарирова-ния, указанным в табл.2. Пределы допускаемого значения основной погрешности воспроизведения при калибровке по нормальному элементу класса точности 0,001 П разряда соответствуют указанным в табл. 2. Номинальное значение коэффициентов деления выходного напряжения калибратора на пределах 1В; 0,1В — 10 и 100 соответственно. Изменение напряжения калибратора не превышает: вызванное длительностью включения: 25•10–4% — з рабочем режиме, за 8 ч; 5•10–4%- в прецизионном режиме за 1 ч; вызванное изменением температуры окружающего зоздуха в диапазоне температур, соответствующих рабочим условиям применения, 5•10–4%/°С; вызванное изменением напряжения питающей сети на ±22В от номинального 2•10–4%. Изменение коэффициента деления делителей, вызванное изменением температуры окружающего воздуха в диапазоне температур, соответствующих рабочим условиям применения не превышает: 5•10–5%/°С для предела 1В; 10•10–4%/°С для предела 0,1В. Напряжение шума выходного напряжения калибратора (мультипликативная составляющая) не превышает 4•10–5%/°С(ПИК-ПИК) Время установления напряжения калибратора не должно превышать 2 с, при ?U = ± (2,5U + 1)мкВ, где ?U — отклонение выходного напряжения калибратора от установленного значения; U — установленное значение напряжения, В. Делитель входного напряжения: Номинальный коэффициент деления — 100. Входное сопротивление — 1 МОм, с допускаемым отклонением ± 5%. Температурный коэффициент коэффициента деления — не более 23•10–4%/°С. Прибор снабжен устройством для автономной поверки и подстройки делителя. Общие характеристики компаратора Потребление тока от питающей сети напряжением 220В — не более 70 мА. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями, доступ к которым возможен без вскрытия компаратора Р3003 М1-2, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Гц, действующее значение которого соответствует: 1,5кВ — между соединенными вместе корпусом, и входными зажимами относительно ввода сетевого питания; 0,5кВ — между корпусом и входными, зажимами. Сопротивление изоляции не менее: 108Ом — между корпусом и вводом сетевого питания; 1010Ом — между входными зажимами и соединенным с корпусом вводом сетевого питания. Габаритные размеры и масса компаратора Р3003 М1-2 не превышают соответственно 488?170?385 мм, 13кг.
