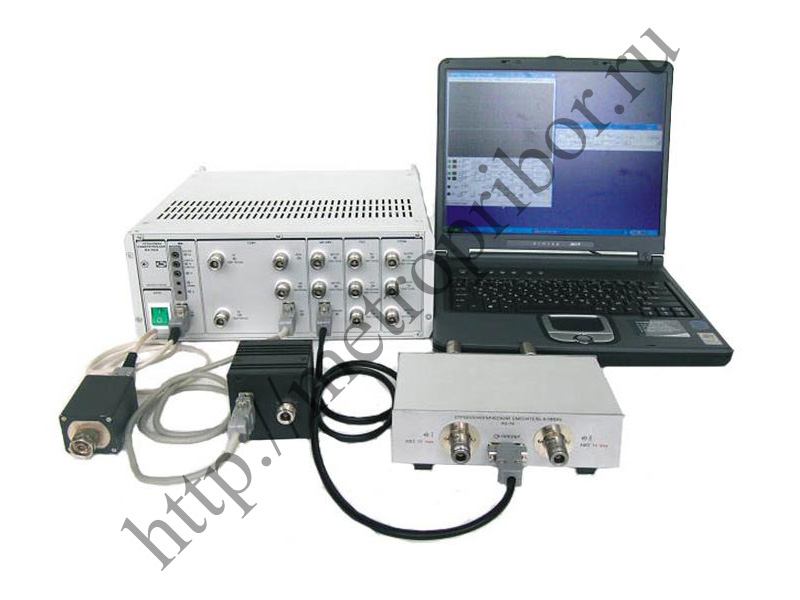

Описание
Число входных каналов - 2. Сопротивление входа каждого канала - (50±1) Ом. Полоса пропускания - от 0 до 18 ГГц. Время нарастания переходной характеристики (ПХ) не более 20 пс. Диапазон напряжений измеряемых сигналов (Uх) - от ±10 мВ до ±1 В (до 10 В с внешними делителями). Диапазон частот повторения измеряемых сигналов - от 50 Гц до 18 ГГц. Диапазон длительности измеряемых сигналов - от 30 пс до 10 мкс. Диапазон значений коэффициентов отклонения вертикального канала - от 2 до 200 мВ/дел с шагом 1 мВ. Погрешность измерения напряжения - не более ± 0.02 Uх. Диапазон измеряемых временных интервалов (Dх)- от 10 пс до 10 мкс. Диапазон установки коэффициентов развертки - от 10 пс/дел до 1000 нс/дел с шагом 1, 2, 5. Погрешность измерения временных интервалов – не более ± 0.005 Dх . Режимы синхронизации: автоколебательный; ждущий НЧ – до 5 ГГц; СВЧ – до 18 ГГц. Программное обеспечение: запоминание сигналов и органов установки параметров; маркерные измерения параметров сигналов; автоматические измерения параметров сигналов; математическая обработка сигналов (спектральный анализ, статистический анализ, цифровая фильтрация). Генератор синусоидальных сигналов СВЧ Диапазон частот (F) – от 1 ГГц до 18 ГГц. Погрешность установки частоты – не более ± 0.003F. Максимальная мощность выходного сигнала – 10 мВт до 8 ГГц и 5 мВт до 18 ГГц на нагрузке 50 Ом. Ослабление – 20 дБ. Генератор синусоидальных сигналов ВЧ Диапазон частот (F) – от 50 МГц до 2 ГГц. Погрешность установки частоты – не более ± 5.10-7 F. Амплитуда выходного сигнала – не менее 1 В на нагрузке 50 Ом. Ослабление – 30 дБ с дискретностью 1 дБ. Генератор синусоидальных сигналов НЧ Диапазон частот (F) - от 0.1 Гц до 50 МГц с дискретностью 0.1 Гц. Погрешность установки частоты - не более ± 5.10-7 F. Амплитуда выходного сигнала: от 10 мВ до 5 В на нагрузке 50 Ом; от 20 мВ до 10 В на нагрузке более 1 кОм; дискретность установки - 1 мВ. Электронно-счетный частотомер Режимы работы - измерение частоты, периода. Диапазон измеряемых частот (F) - от 0.005 Гц до 18 ГГц. Погрешность измерения частоты - не более ± 5.10-7 F. Уровень входных сигналов - от 0.1 до 10 В. Генератор сигналов произвольной формы Режимы формирования сигналов: сигналы стандартной формы; сигналы, задаваемые аналитическим выражением; сигналы, задаваемые графически; сигналы, информация о которых содержится в памяти ПЭВМ; произвольная комбинация сигналов, заданных любым из вышеперечисленных способов. Сигналы стандартной формы: прямоугольный импульс; трапецеидальный импульс; экспоненциальный импульс; пилообразный импульс; треугольный импульс; колоколобразный импульс; косинусквадратный импульс; гармонический сигнал; периодическая последовательность прямоугольных импульсов; АМ, ЧМ, ФМ, ИМ - сигнал. Объем ЗУ - 128К отсчетов. Разрядность ЦАП (разрешение по вертикали) - 14 разрядов (16384 дискрет); Частота тактирования - от 100 Гц до 100 МГц. Уровни напряжения (U) выходных сигналов: на нагрузке 50 Ом - от ± 10 мВ до ± 5 В; на высокоомной нагрузке (более 1 кОм) - от ± 20 мВ до ± 10 В; минимальная дискретность установки - 1 мВ; погрешность установки напряжения - не более ± 0.01U. Параметры формируемых импульсных сигналов прямоугольной формы: частота - от однократных до 50 МГц; длительность импульсов - от 10 нс до 104 с; минимальная длительность фронта/среза - ± 5 нс; выброс – не более 2 %; неравномерность вершины – не более 0.5 %; погрешность установки напряжения - не более ± 0.01U; погрешность установки частоты - не более ± 5.10-7F. Параметры формируемых синусоидальных сигналов: частота - от 1 МГц до 20 МГц; погрешность установки напряжения - не более ± 0.01U; погрешность установки частоты - не более ± 5.10-7F; режимы модуляции – НК, АМ, ЧМ. Режимы запуска: внутренний; внешний; однократный. Режим тактирования: внутренний; внешний. Синхроимпульс: полярность - положительная; амплитуда - 1 В на нагрузке 50 Ом; временной сдвиг - в пределах временного интервала формирования сигнала с минимальной дискретностью установки 100 пс. Мультиметр Диапазон измерения напряжения постоянного тока( U=) - от 1 мВ до 1000 В. Погрешность измерения напряжения постоянного тока – не более ±3.10-4U=. Диапазон измерения постоянного тока ( I=) - от 1 мА до 2 А. Погрешность измерения постоянного тока – не более ±1.10-3I=. Диапазон измерения сопротивления ( R-) - от 1 Ом до 10 МОм Погрешность измерения сопротивления – не более ±1.10-3R. Диапазон измерения переменного напряжения ( U~) - от 10 мВ до 500 В в диапазоне частот от 20 Гц до 100 кГц ; от 0.01 В до 15 В в диапазоне частот от 50 кГц до 1 ГГц. Погрешность измерения переменного напряжения в диапазоне частот от 20 Гц до 100 кГц – не более ± 1.10-2U~. Погрешность измерения переменного напряжения в диапазоне частот от 50 кГц до 1 ГГц – не более ± 0.1U~. Диапазон измерения переменного тока ( I~) - от 10 мА до 1 А в диапазоне частот от 50 Гц до 1 кГц. Погрешность измерения переменного тока – не более ± 0.01I~. Диапазон измерения температур(tо) – от -55оС до +125 оС. Погрешность измерения температур – не более ± 0.01tо . Измеритель мощности Диапазон частот измеряемых сигналов – от 20 МГц до 18 ГГц. Диапазон измеряемой мощности (Р) – от 1 мкВт до 10 мВт. Погрешность измерения мощности – не более ± 0.05Р. Программируемый аттенюатор Полоса пропускания - от 0 до 18 ГГц. Диапазон ослабления - от 0 до 71 дБ. Дискретность установки ослабления – 1 дБ. Питание прибора: переменное напряжение от 85 до 264 В с частотой (47- 440 Гц); постоянное напряжение от 120 до 370 В или 12 В. Масса базового блока – 8 кг. Габариты базового блока – 130 х 340 х 320 мм. Наработка на отказ 10000 час. Условия эксплуатации: рабочий диапазон температур от 5 до 40°С , диапазон температур хранения от минус 20 до 50?С. Заменяемые радиоизмерительные приборы: гр. С9 - С1-91/3, С1-91/4, С9-11 (ПС-18); гр. Г3 - Г3-108, Г3-110, Г3-112, Г3-113, Г3-118, Г3-120, Г3-122, Г3-125, Г3-126, Г3-127, Г3-128, Г3-130, Г3-132; гр. Г4 - Г4-153; Г4-154; Г4-158; Г4-164; Г4-165; Г4-176; Г4-192; Г4-193; Г4-194; Г4-195; Г4-196; Г4-197; Г4-198; гр. Г5 - Г5-26, Г5-30, Г5-46, Г5-51, Г5-53, Г5-56, Г5-58, Г5-60; гр. Г6 - Г6-28, Г6-29, Г6-31, Г6-33, Г6-34, Г6-36, Г6-37, Г6-39, Г6-40, Г6-42; гр. Ч3 - Ч3-63, Ч3-64; гр. В7 - В7-37, В7-38, В7-53.
